Transmissor de Pressão Hart VPT10-H

Transmissor de Pressão Hart VPT10-H

Este Instrumento foi visto: 652 Modelo: VPT10-H

Preço: Preço Sob Consulta

Qtd: Orçamento

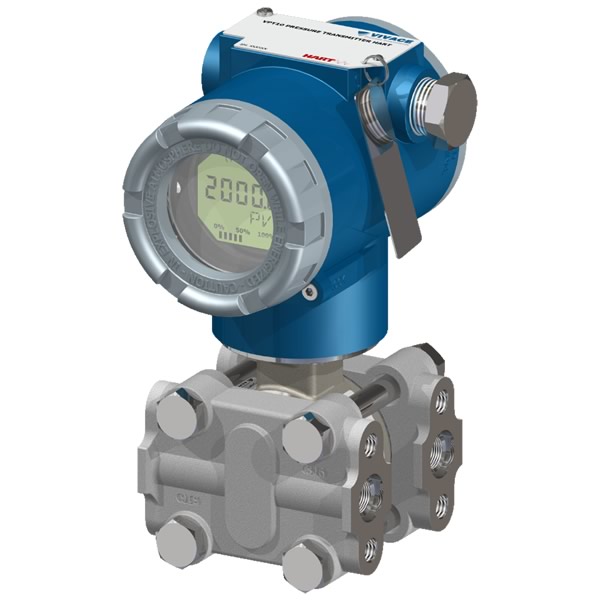

Transmissor de Pressão Hart VPT10-H

Catálogo do Transmissor de Pressão Hart VPT10-H

Imagens meramente ilustrativas

Saiba mais sobre o instrumento acessando nosso catálogo técnico

A Salcas se reserva no direito de alterar as informações contidas no site e nos catálogos técnicos dos produtos

Transmissor de Pressão Hart VPT10-H

O VPT10 é um transmissor de pressão com sensor capacitivo de alta performance, projetado para medições de pressão diferencial, absoluta e manométrica, com modelos para aplicações de nível flangeado, selo remoto e sanitário.

O VPT10 está disponível com os protocolos de comunicação HART® 7 e Profibus PA, sendo uma solução robusta e altamente confiável para as medições de pressão, nível e vazão e garantindo resultados eficientes em seus processos com segurança e alta disponibilidade.

ESPECIFICAÇÕES DO TRANSMISSOR DE PRESSÃO HART VPT-10

ExatidãoModelo Padrão: ± 0,075%        Modelo Alta Performance: ± 0,05%
Protocolo de ComunicaçãoHART® 7 e Profibus PA
Tipo de SensorSensor capacitivo microprocessado, leitura digital e algoritmo de compensação de temperatura e pressão
Modelos / Faixas de MediçãoD1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O)
D2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O)
D3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2)
D4 / -690 a 690 kPa (-7 a 7 kgf/cm2)
D5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2)
D6 / -6890 a 6890 kPa (-70,2 a 70,2 kgf/cm2)
M1 / -7,5 a 7,5 kPa (-765 a 765 mmH2O)
M2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O)
M3 / -100 a 186,8 kPa (-1 a 1,9 kgf/cm2)
M4 / -100 a 690 kPa (-1 a 7 kgf/cm2)
M5 / -100 a 2068 kPa (-1 a 21 kgf/cm2)
M6 / -100 a 6890 kPa (-1 a 70,2 kgf/cm2)
M7 / -0,1 a 20,68 MPa (-1 a 210,9 kgf/cm2)
A2 / 0 a 37,4 (0 a 3814 mmH2O)
A3 / 0 a 186,8 kPa (0 a 1,9 kgf/cm2)
A4 / 0 a 690 kPa (0 a 7 kgf/cm2)
A5 / 0 a 2068 kPa (0 a 21 kgf/cm2)
A6 / 0 a 6890 kPa (0 a 70,2 kgf/cm2)
H2 / -37,4 a 37,4 kPa (-3814 a 3814 mmH2O)
H3 / -186,8 a 186,8 kPa (-1,9 a 1,9 kgf/cm2)
H4 / -690 a 690 kPa (-7 a 7 kgf/cm2)
H5 / -2068 a 2068 kPa (-21 a 21 kgf/cm2)
Limites de Pressão Estática e SobrepressãoFaixas 1 a 5: 13 MPa (132,5 kgf/cm2)
Faixa 6: 15,5 MPa (158 kgf/cm2)
Faixa 7: 46,5 MPa (474 kgf/cm2)
EstabilidadeModelo padrão: ±0,2% URL (5 anos)
Modelo alta performance: ±0,2% URL (15 anos)
Rangeabilidade150:1 ou 200:1 (dependente do modelo)
Tempo de Resposta50 ms
Tipos de SaídaLinear, Raiz Quadrada e Tabela
Limites de TemperaturaAmbiente: -40 a 85°C
Processo: -40 a 100°C
Estocagem: -40 a 100°C
Limites de Umidade0 a 100% RH (Umidade Relativa)
ConfiguraçãoConfiguração remota através de ferramentas baseadas em EDDL, FDT/DTM, assim como plataforma Android. Configuração local através de chave magnética.
Proteção de EscritaPor hardware e software com ícone indicativo no display
TotalizaçãoVazão volumétrica e mássica não-volátil
Certificação em Área ClassificadaProva de Explosão e Intrinsecamente Seguro (pendentes)
Grau de ProteçãoIP67
MontagemEm campo, com suporte em tubo Ø 2”
Material do InvólucroAlumínio
Peso Aproximado com Suporte4 kg

Para mais informações sobre o Transmissor de Pressão Hart VPT10-H, baixe o catálogo acima.
