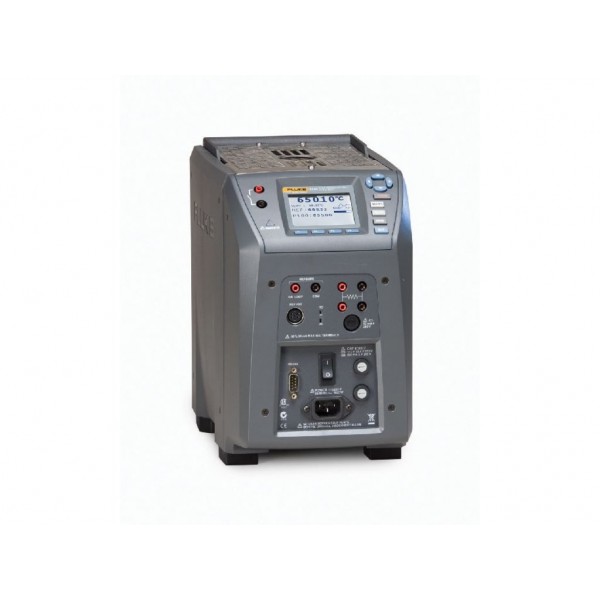

Blocos de Calibração em Campo Fluke 9142 / 9143 / 9144

Blocos de Calibração em Campo Fluke 9142 / 9143 / 9144: Blocos de Calibração secos Fluke para aplicações em campos amplos;

O novo bloco de calibração em campo Fluke sÉrie 914X levam o alto desempenho ao ambiente industrial de processos por meio da maximização da portabilidade, velocidade e funcionalidade com pouco comprometimento do desempenho da metrologia.

Características dos Blocos de Calibração em Campo Fluke 9142 / Fluke 9143 / Fluke 9144

Os blocos de metrologia de campo são extremamente funcionais e fáceis de usar. Eles são leves e pequenos, alÉm de alcançar rapidamente os pontos de ajuste de temperatura. Eles tambÉm são estáveis, uniformes e precisos. Esses calibradores de circuito de temperatura industriais são perfeitos para realizar calibrações de circuito do transmissor, calibrações de comparação ou simples verificações de sensores de termopar. Com a opção de "processo", não há necessidade de utilizar outras ferramentas em campo.

Essa leitura de dois canais integrada opcional lê resistência, tensão e corrente de 4 a 20 mA com alimentação de circuito de 24 volts. Ela tambÉm possui automação e documentação integradas. Combinados, os três modelos (9142, 9143 e 9144, cada um com uma opção de “processo”) cobrem uma ampla faixa de –25 °C a 660 °C.

Modelos e suas faixas dos Blocos de Calibração em Campo Fluke 9142 / Fluke 9143 / Fluke 9144:

Fluke 9142: de -25ºC a 150ºC

Fluke 9143: de 33ºC a 350ºC

Fluke 9144: de 50ºC a 660ºC

Os blocos de Calibração Fluke tem alto desempenho para o ambiente industrial

Os blocos de metrologia de campo foram desenvolvidos para ambientes industriais de processos. O peso desses equipamentos É menor do que 8,2 kg (18 lb). Eles tambÉm ocupam pouco espaço, tornando-os fáceis de transportar.

Otimizados para maior velocidade, os blocos de metrologia de campo são resfriados atÉ –25 °C em 15 minutos e aquecidos atÉ 660 °C tambÉm em 15 minutos.

As condições do ambiente do campo geralmente são instáveis, apresentando amplas variações de temperatura. Cada blocos de metrologia de campo possui uma compensação de gradiente-temperatura integrada (patente pendente) que ajusta as características de controle para garantir desempenho estável em ambiente instáveis. Na verdade, todas as especificações são garantidas na faixa ambiental de 13 °C a 33 °C.

Especificações da unidade básica

Faixa de temperatura a 23°C: –25°C a 150°C (–13°F a 302°F)

Precisão de exibição: ±0,2°C faixa completa

Estabilidade: ±0,01°C faixa completa

Uniformidade axial a 40 mm (1,6 pol.): ±0,05°C faixa completa

Uniformidade radial: ±0,01°C faixa completa

Efeito de carregamento (com uma sonda de referência de 6,35 mm e três sondas de 6,35 mm): ±0,006°C faixa completa

Histerese: 0.025

Condições de funcionamento: 0°C a 50°C, 0% a 90% RH (sem condensação)

Condições ambientais (para todas as especificações, exceto faixa de temperatura): 13°C a 33°C

Profundidade de imersão (poço): 150 mm (5,9 pol.)

Inserir OD: 30 mm (1,18 pol.)

Tempo de aquecimento: 16 min: 23°C a 140°C

23 min: 23°C a 150°C

25 min: –25°C a 150°C

Tempo de resfriamento: 15 min: 23°C a –25°C

25 min: 150°C a –23°C

Resolução: 0.01°

Mostrar: LCD, °C ou °F selecionável pelo usuário

Tamanho (A x L x D): 290 x 185 x 295 mm (11,4 x 7,3 x 11,6 pol.)

Peso: 8,16 kg (18 lb)

Requerimentos poderosos: 100 V a 115 V (±10%) 50/60 Hz, 635 W 230 V (±10%) 50/60 Hz, 575 W

Interface do computador: Interface RS-232

Calibração: Calibração acreditada NVLAP incluída

Automação: Use o Super-DAQ 1586A para automatizar a calibração do sensor de temperatura

-P Especificações

Precisão da leitura do termômetro de referência integrado (sonda de referência de 4 fios) 1: ±0,010°C a -25°C

±0,015°C a 0°C

±0,020°C a 50°C

±0,025°C a 150°C

±0,030°C a 200°C

±0,040°C a 350°C

± 0,050°C a 420°C

±0,070°C a 660°C

Faixa de resistência de referência: 0 ohm a 400 ohm

Precisão da resistência de referência 2: 0 ohms a 42 ohms: ±0,0025 ohms 42 ohms a 400 ohms: ±60 ppm de leitura

Caracterizações de referência: ITS-90, CVD, IEC-751, Resistência

Capacidade de medição de referência: 4 fios

Conexão da sonda de referência: Din de 6 pinos com tecnologia Infocon

Precisão de leitura de termômetro RTD embutido: NI-120: ±0,015°C a 0°C

PT-100 (385): ±0,02°C a 0°C

PT-100 (3926): ±0,02°C a 0°C

PT-100 (JIS): ± 0,02°C a 0°C

Faixa de resistência RTD: 0 ohm a 400 ohm

Precisão da resistência do RTD 2: 0 ohms a 25 ohms: ±0,002 ohms

25 ohms a 400 ohms: ±80 ppm de leitura

Caracterizações de RTD: PT-100 (385), (JIS), (3926), NI-120, Resistência

Capacidade de medição RTD: RTD de 4 fios (somente RTD de 2,3 fios com jumpers)

Conexão RTD: 4 terminais de entrada

Precisão de leitura de termômetro TC integrado

Tipo J: ±0,7°C a 660°C

Tipo K: ±0,8°C a 660°C

Tipo T: ±0,8°C a 400°C

Tipo E: ±0,7°C a 660°C

Tipo R: ±1,4° C a 660°C

Tipo S: ±1,5°C a 660°C

Tipo M: ±1,4°C a 660°C

Tipo L: ±0,7°C a 660°C

Tipo U: ±0,75°C a 600°C

Tipo N: ±0,9°C a 660°C

Tipo C: ±1,1°C a 660°C

Faixa de milivolts TC: –10 mV a 75 mV

Precisão de tensão: 0,025% de leitura + 0,01 mV

Precisão de compensação de junta fria interna: ±0,35°C (ambiente de 13°C a 33°C)

Conexão TC: Conectores pequenos

Precisão de leitura de mA integrada: 0,02% de leitura + 2 mV

meu alcance: Cal 4-22 mA, Spec 4-24 mA

conexão mA: 2 terminais de entrada

Função de potência de loop: Alimentação de loop de 24 V CC

Coeficiente de temperatura da eletrônica integrada (0°C a 13°C, 33°C a 50°C) ±0,005% da faixa por °C

1. A faixa de temperatura pode ser limitada pela sonda de referência conectada à leitura. A Precisão de Leitura do Termômetro de Referência Integrado não inclui a precisão da sonda do sensor. Não inclui a incerteza da sonda ou erros de caracterização da sonda.

2. As especificações de precisão de medição se aplicam dentro da faixa de operação e assumem 4 fios para PRTs. Com RTDs de 3 fios, adicione 0,05 ohms à precisão da medição mais a diferença máxima possível entre as resistências dos fios condutores.
