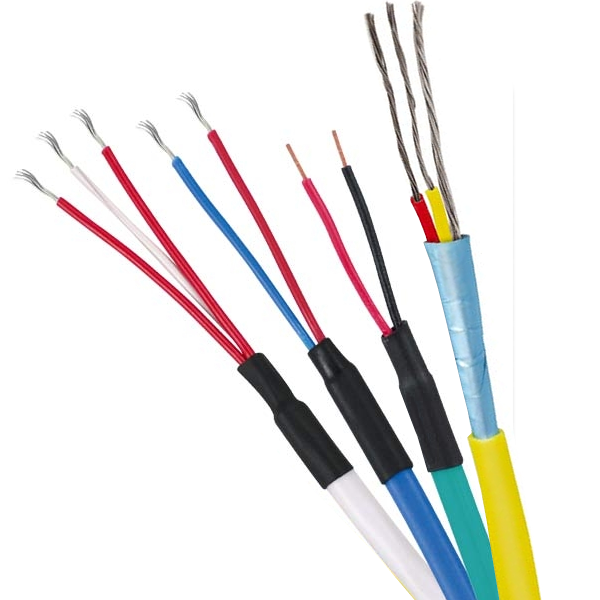

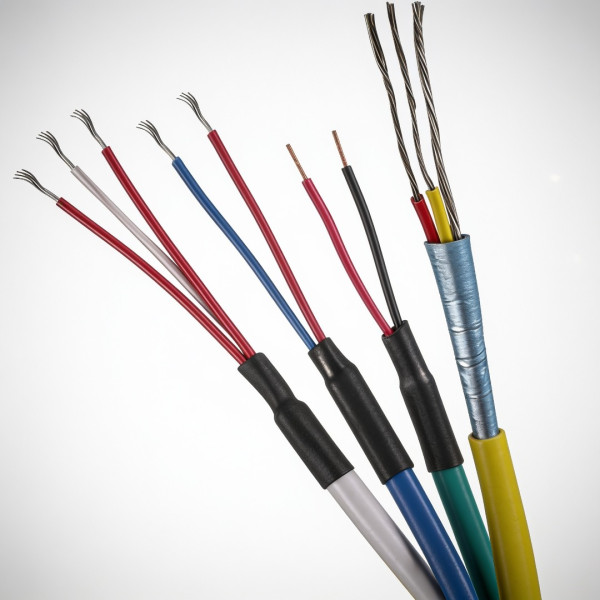

Fios e cabos de compensação e extensão

Os fios e cabos de compensação e extensão são componentes críticos em sistemas de instrumentação térmica, projetados especificamente para realizar a interligação elétrica precisa entre os sensores de temperatura (termopares) e os instrumentos de medição, controle ou registro. Como os sensores muitas vezes ficam posicionados a longas distâncias dos painéis de controle, estes condutores garantem que o sinal milivolt gerado na ponta do sensor chegue ao receptor sem atenuações ou erros induzidos pela temperatura ambiente do caminho.

Para assegurar a exatidão metrológica da malha, os cabos são construídos a partir de ligas termométricas calibradas e selecionadas. A Salcas comercializa uma linha completa de cabos de extensão e compensação, disponíveis em condutores rígidos ou flexíveis e em uma ampla variedade de bitolas que vão de 8 a 32 AWG. Para proteger os condutores contra umidade, abrasão mecânica e ataques químicos do processo, são aplicadas isolações de alta performance como PVC, Fibra de Vidro, Silicone e PTFE (Teflon), com opcionais de blindagem externa em trança de cobre estanhado ou aço inoxidável.

Além dos cabos de interconexão, a linha abrange os cabos de isolação mineral (bainhas termopares). Estes cabos são utilizados diretamente na manufatura de termopares estruturais e termoresistências (RTDs). Compactados com óxido de magnésio sob alta pressão, eles garantem perfeita estanqueidade contra contaminações, alta resistência de isolação elétrica e excelente flexibilidade para dobra em campo, encapsulados em ligas metálicas nobres de alta temperatura como os aços AISI 304, AISI 316, AISI 310, Inconel 600 e Nicrobell.

Entenda a Diferença: Cabos de Extensão vs. Cabos de Compensação

Embora ambos tenham o mesmo objetivo na malha de automação, a engenharia de materiais de cada um atende a especificações e limites térmicos distintos:

• Cabos de Extensão (Sufixo X): São fabricados exatamente com as mesmas ligas metálicas e composição química do termopar correspondente (ex: fios de Chromel e Alumel para extensão de Tipo K). Possuem maior homogeneidade física, porém seu uso fica restrito a limites de temperatura controlados devido à isolação aplicada ao cabo.
• Cabos de Compensação (Sufixo C): São fabricados utilizando ligas metálicas diferentes daquelas do termopar, mas que reproduzem rigorosamente a mesma curva de força eletromotriz (f.e.m.) em faixas restritas de temperatura ambiente (geralmente de 0 °C a 200 °C). Representam uma alternativa de custo altamente competitivo, especialmente para termopares nobres de platina (Tipos S, R e B).

Nota Técnica Importante: Nunca utilize um cabo de compensação diretamente como um sensor termopar. Suas propriedades e ligas são calibradas exclusivamente para compensar a junta de referência em ambientes com temperaturas limitadas.

Especificações Técnicas e Opções de Configuração

A tabela abaixo apresenta os parâmetros de fabricação e as combinações de materiais disponíveis na Salcas para atendimento a projetos sob medida:

Vantagens dos Fios e Cabos Metrológicos Salcas

• Eliminação de Erros de Junta Fria: O uso do cabo correto impede a formação de termopares parasitas nos blocos de ligação, assegurando que o CLP leia exatamente o valor metrológico real medido na ponta do sensor.
• Robustez Industrial com Isolação Mineral: Os cabos de isolação mineral suportam altas pressões, vibrações mecânicas intensas e vácuo, isolando completamente o sensor contra gases e vapores corrosivos do processo.
• Adequação aos Padrões Internacionais de Cores: Fornecimento de cabos alinhados às normas internacionais de identificação por cores (ANSI, DIN, IEC), facilitando a montagem e evitando inversões acidentais de polaridade na instalação.

Perguntas Frequentes Sobre Cabos Industriais de Temperatura

1. O que acontece se eu inverter a polaridade do cabo de compensação na ligação?

A inversão de polaridade (conectar o fio positivo no borne negativo do instrumento) gera um erro cumulativo grave no sistema. À medida que a temperatura ambiente ao longo do cabo aumentar, o instrumento registrará um valor menor ou flutuante, distorcendo completamente o controle térmico do processo.

2. Posso usar um cabo comum de cobre para ligar meu termopar ao painel?

Não. Se cabos de cobre comuns forem conectados diretamente ao cabeçote de um termopar, novos pontos de junção metálica não compensados serão criados. O sistema passará a medir a diferença de temperatura entre o painel e o cabeçote, ignorando a temperatura real do sensor. Para cabos de cobre comuns, deve-se usar apenas termoresistências Pt100.

3. Qual isolação de cabo devo escolher para ambientes com muita umidade?

Para processos com presença de vapor, umidade condensada ou agentes químicos, as isolações em PVC (temperaturas baixas a médias) ou PTFE / Teflon (temperaturas elevadas) são as mais recomendadas por serem impermeáveis. A fibra de vidro, embora suporte altas temperaturas, é higroscópica e pode absorver umidade se não possuir uma impregnação de silicone ou blindagem estanque.

4. Por que os cabos de isolação mineral são tão flexíveis mesmo sendo metálicos?

A alta flexibilidade dos cabos de isolação mineral deve-se ao método de trefilação industrial do conjunto. Como os fios internos de termopar estão densamente envoltos por óxido de magnésio (MGO) em pó e protegidos pela bainha externa fina, o cabo pode ser dobrado e moldado em curvas acentuadas na planta sem que ocorra curto-circuito interno.

5. Onde comprar cabos de compensação fracionados ou por bobina com nota fiscal?

A compra de condutores de precisão deve ser realizada com distribuidores consolidados em metrologia. A Salcas fornece fios e cabos de compensação, extensão e isolação mineral cortados sob medida por metro ou em bobinas fechadas para integradores, possuindo ampla variedade de bitolas AWG em estoque e garantia de calibração por lote.
