Manômetro Coluna de Tubo em U

Manômetro Coluna de Tubo em U

  • Marca Salcas
  • Modelo: Manômetro Coluna de Tubo em U
Visualizações: 3805

Opções disponíveis


   Documentos do Manômetro Coluna de Tubo em U

  • Manômetro Coluna de Tubo em U

  •    Documentos do Manual dos Manômetros de Coluna

  • Manual dos Manômetros de Coluna
  • Imagens Meramente Ilustrativas
    Saiba mais sobre o instrumento acessando nosso catálogo técnico.
    A Salcas se reserva no direito de alterar as informações contidas no site e nos catálogos técnicos dos produtos
    Somos Fabricantes de Termopares, Termoresistências PT100 e Sensores de Temperatura

    A Salcas Indústria é fabricante de manômetros de coluna desde 1988.

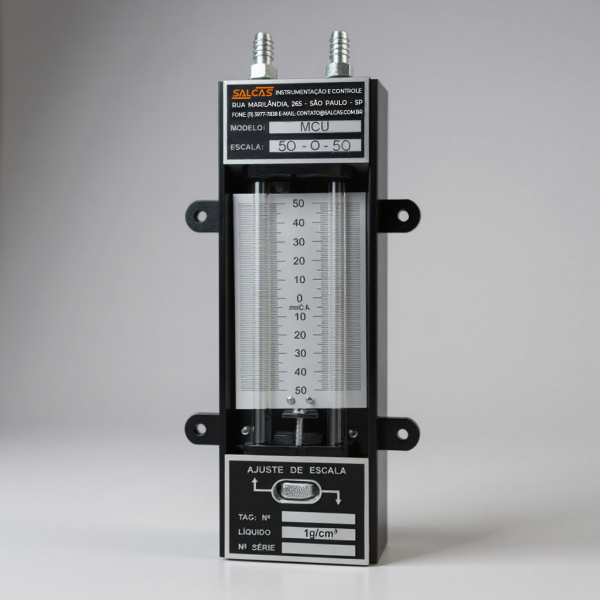

    O Manômetro de Coluna Tubo em “U” é constituído por 2 tubos de vidro com orifícios totalmente calibrados com espessura de parede de 2 mm, montados em cabeçotes de polipropileno injetado com vedação de anel o’ring. O equipamento pode operar com pressão de até 10 kgf/cm².
    Construído em base de alumínio tipo “U”, com suportes para fixação mural, escala de alumínio feito em silkscreen com fundo branco, traços e números pretos.
    O “Ajuste a Zero” é feito por meio de dispositivo de acionamento micrométrico. Conexões de tomadas com rosca de 1/8“ BSP ou espigão para engate de mangueira. A precisão padrão do Manômetro de Tubo em “U” é de 0,5% do Fundo de escala.

    Montagem do Manômetro Coluna de Tubo em U

    Manômetro de Tubo em “U” montado totalmente em aço inox (canaleta, escala e cabeçote);
    • Diferentes escalas e unidades de medidas de pressão, volume, vazão, velocidade, entre outros;
    • Flange frontal para embutir em painel;
    • Tripé para uso em bancadas;
    • Torneiras de vidro;
    • Proteção de acrílico para tubos em vidro.

    Escalas do Manômetro Coluna de Tubo em UMMCA - MMHG - MBAR - POLEGADAS (Outras escalas sob encomenda)

    Faixa de medição do Manômetro Coluna em U:

    De 100 - 0 - 100 até 10.000 - 0 - 10.000 (MMCA)

    Faixas de Medição do Manômetro de Coluna em U:

    MODELO COMPRIMENTO
    ESCALA (mm)
    FAIXA DE MEDIÇÃO SUBDIVISÃO DENSIDADE (g/cm³)
    MCU 100 200 100 - 0 - 100 1,0 mmCA 1
    MCU 150 300 150 - 0 - 150
    MCU 200 400 200 - 0 - 200
    MCU 250 500 250 - 0 - 250
    MCU 300 600 300 - 0 - 300
    MCU 350 700 350 - 0 - 350
    MCU 400 800 400 - 0 - 400
    MCU 500 1000 500 - 0 - 500
    MCU 600 1200 600 - 0 - 600
    MCU 700 1400 700 - 0 - 700
    MCU 750 1500 750 - 0 - 750
    MCU 800 1600 800 - 0 - 800
    MCU 1000 2000 1000 - 0 - 1000



    MODELO COMPRIMENTO
    ESCALA (mm)
    COMPRIMENTO COLUNA FAIXA DE MEDIÇÃO SUBDIVISÃO DENSIDADE (g/cm³)
    MCU 1000 1000 1140 1000 - 0 - 1000 2,0 mmCA 2
    MCU 1500 1500 1640 1500 - 0 - 1500
    MCU 3000 440 590 3000 - 0 - 3000 20 mmCA

    13,54

    MCU 5000 736 880 5000 - 0 - 5000
    MCU 10000 1474 1620 10000 - 0 - 10000
