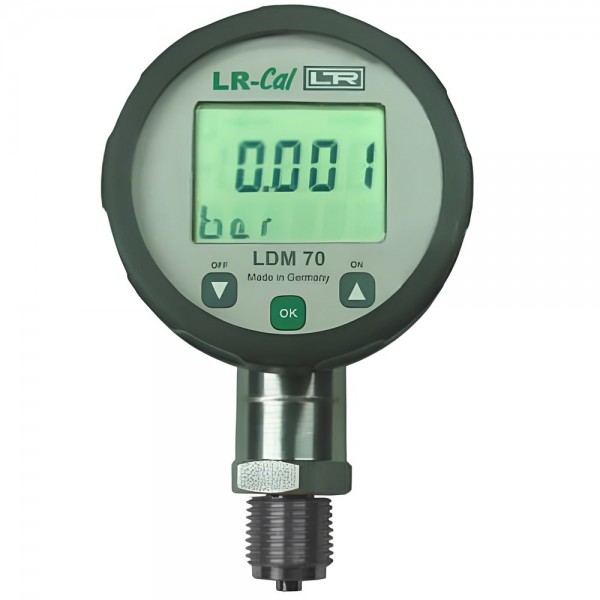

Manômetro Digital de Teste LR-Cal LDM 70

Manômetro Digital de Teste LR-Cal LDM 70

Visualizações: 3436

   Documentos do Catálogo do Manômetro Digital de Teste LR-Cal LDM 70

  • Catálogo do Manômetro Digital de Teste LR-Cal LDM 70
  • Imagens Meramente Ilustrativas
    Saiba mais sobre o instrumento acessando nosso catálogo técnico.
    Nos reservamos no direito de alterar as informações contidas no site e catálogos técnicos dos produtos
    Somos Fabricantes de Termopares, Termoresistências PT100 e Sensores de Temperatura

    Manômetro digital de teste LR-Cal LDM 70-E25: com sensor de aço inoxidável

    Manômetro digital de teste LR-Cal LDM 70-K50: com sensor de cerâmica

    • Invólucro rotativo, robusto e alimentado por bateria (DS 70 mm)
    • Visor LC de 4,5 dígitos (altura do dígito 11 mm)
    • Tela adicional de 6 dígitos para mostrar a unidade de pressão selecionada (altura 7,5 mm)
    • Unidade de pressão comutável (psi-bar / mbar-mWS-inHg-cmHg / mmHg-kPa / MPa)
    • Fácil configuração através de três botões
    • Proteção de ingresso IP 65
    • Varia de 0 / 1,45 psi a 0 / 8,700 psi (0/100 mbar a 0/600 bar)
    • Armazenamento de valores MIN e MAX

    A tela é continuamente rotativa, de modo a garantir uma legibilidade clara, mesmo em posições de instalação incomuns. O LDM 70 pode ser operado por menu através de três botões. Além de mostrar informações sobre a faixa de pressão nominal, bem como a pressão mínima e máxima do processo, várias unidades de pressão (psi, bar, mbar, mWC, inHg, cmHg, mmHg, kPa, MPa) e a posição do ponto decimal podem ser conjunto. Os instrumentos zero e span podem ser calibrados e o LDM 70 pode ser configurado com os valores padrão de fábrica via menu.

    Faixas de pressão:

    Tipo LDM 70-E25: todas as faixas padrão, pressão manométrica, pressão absoluta, vácuo e faixas de compostos

    Tipo LDM 70-K50: todas as faixas padrão de 0 / 1,6 bar a 0/400 bar

    Diâmetro nominal da caixa: DS 70 mm / 27,6 polegadas

    Precisão (conforme IEC 60770):

    Tipo LDM 70-E25: ± 0,25% fs (faixas # 5,8 psi / 400 mbar: ± 0,5% fs)

    Tipo LDM 70-K50: ± 0,5% fs

    Taxa de medição: 5 por segundo

    Erro térmico (ponto zero e amplitude dentro da faixa de temperatura compensada):

    Tipo LDM 70-E25: Faixa de tolerância: Faixas ≤ 0,1 bar: ≤ ± 2,0% fs; TC médio: ± 0,3% fs / 10 K

    Faixas ≤ 0,25 bar: ≤ ± 1,5% fs; TC médio: ± 0,2% fs / 10 K

    Faixas ≤ 0,4 bar: ≤ 1,0% fs; TC médio: ± 0,14% fs / 10 K

    Faixas ≤ 1,0 bar: ≤ 0,1% fs; TC médio: ± 0,1% fs / 10 K

    Faixas> 1,0 bar: ≤ ± 0,75% fs; CT médio: ± 0,07% fs / 10 K

    Tipo LDM 70-K50: ≤ ± 0,2% fs / 10 K

    Temp. faixa compensada:

    Tipo LDM 70-E25: Gamas ≤ 0,4 bar: 0 ... 50 ° C; gamas> 0,4 ​​bar: 0 ... 70 ° C

    Tipo LDM 70-K50: -25 ... + 85 ° C

    Temperaturas admissíveis:

    Médio: -4 / + 185 ° F = -20 / 85 ° C

    Ambiente: -4 / + 158 ° F = -20 / 70 ° C

    Armazenamento: -22 / + 176 ° F = -30 / 80 ° C

    Material da caixa: PA 6.6 policarbonato

    Porta de pressão do material: aço inoxidável 1.4571 / 1.4435

    Diafragma do material:

    Tipo LDM 70-E25: aço inoxidável 1.4435

    Tipo LDM 70-K50: cerâmica Al2O3 96%

    Vedações de materiais: vedações úmidas: FKM (opcional: EPDM, NBR, outros a pedido)

    Visor: LCD 1,57 "x 1,18" = 40 x 30 mm;

    Tela principal de 7 segmentos e 4 1/2 dígitos, altura dos dígitos 11 mm, faixa de indicação ± 19999; Visor adicional de 6 dígitos e 14 segmentos, altura de 7,5 mm

    Compatibilidade eletromagnética: emissão e imunidade de acordo com a EN 61326

    Estabilidade mecânica: vibração: 5 g RMS (20 ... 2000 Hz); choque: 100 g / 11 ms.

    Fornecimento: baterias de lítio de 3,6 V, 2 peças. (tipo 1/2 AA)

    Memória de dados: EEPROM (não volátil)

    Proteção de ingresso: IP 65

    Posição de instalação: qualquer (o LDM 70 é calibrado na posição vertical com a porta de pressão abaixada. Se essa posição for alterada na instalação, pode haver pequenos desvios no ponto zero para faixas do LDM-70-E25 <1 bar

    Outros dados: peso 300 g; Solução de conversor AD: 10 bits; mecanismo. vida operacional:> 100 x 106 ciclos de pressão; duração da bateria: app .. 5 anos em modo de espera

    Porta de pressão: 1/2 "BSP macho, 1/4" BSP macho, 1/2 "NPT macho, 1/4" NPT macho
