Osciloscópio Scopemeter

Osciloscópio Scopemeter
Osciloscópio Scopemeter
  • Marca: Fluke
  • Modelo: Fluke 125
Visualizações: 5404

  • Download dos Documentos

    Catálogo Osciloscópio Scopemeter Fluke 125 :
Orçamento
Ir para o Carrinho Faça uma Pergunta
Imagens Meramente Ilustrativas
Saiba mais sobre o instrumento acessando nosso catálogo técnico.
Nos reservamos no direito de alterar as informações contidas no site e catálogos técnicos dos produtos
Somos Fabricantes de Termopares, Termoresistências PT100 e Sensores de Temperatura

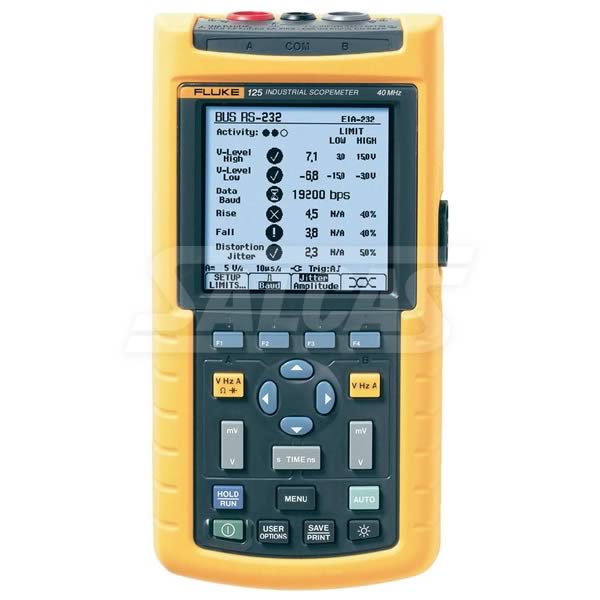

O Osciloscópio Scopemeter Fluke 125 É a solução robusta para aplicações industriais de instalações e detecção de avarias. Baseando-se na sÉrie 120 da Fluke, o 125 possui as mesmas capacidades do ScopeMeter 124, e ainda a capacidade adicional de medir e analisar a qualidade do sinal nos bus industriais comuns.

Características adicionais do Osciloscópio Scopemeter Fluke 125

O Fluke 125 baseia-se no Fluke 124 e inclui todas as funções e capacidades deste instrumento. Para alÉm disso, o modo de Teste de Estado do Bus permite analisar a qualidade do sinal em bus industriais e redes, comparando os sinais medidos com os padrões relativos a esses sinais.

Esta secção apresenta as capacidades do Teste de Estado do Bus do 125 especificamente. Para mais informações acerca das capacidades genÉricas, consulte as páginas relativas ao Fluke 124 – clique aqui.

O Fluke 125 É o ScopeMeter por excelência para os tÉcnicos de manutenção que lidam tanto com maquinaria industrial como com as redes industriais que ligam essa maquinaria. O Fluke 125 possui todas as funcionalidades do 124, incluindo ainda os seguintes melhoramentos:

Características do Osciloscópio Scopemeter Fluke 125

  • O modo de Estado do Bus dá-lhe uma indicação clara de "Bom"/"Fraco"/"Mau" relativamente a sinais elÉctricos em bus industriais e redes , tais como CAN-bus, Profi-bus, RS-232 e muitos mais. O Fluke 125 permite-lhe validar a qualidade dos sinais elÉctricos logo que algum sinal elÉctrico passe pela rede. Verifica os níveis e a velocidade do sinal, os tempos de transição e a distorção, e compara esses parâmetros com os padrões aplicáveis, de modo a ajudá-lo a detectar erros como ligações de cabos e terminais inadequadas. Ajuda-o a encontrar a fonte do erro se acontecer algum corte na comunicação. São suportados todos os tipos de redes industriais mais comuns!

O 125 tambÉm oferece medições avançadas de energia para sistemas monofásicos e trifásicos compensados, um Modo de Harmónicos e ainda mais. Para mais informações acerca destes testes elÉctricos

Especificações do Osciloscópio Scopemeter Fluke 125
Largura de banda
40 MHz
Velocidade de amostragem:
amostragem repetitiva de 2,5 GS/s
amostragem de disparo único de 25 MS/s

Funções do Teste de Estado do Bus
Teste do Estado do Bus:
Verifica os parâmetros elÉctricos dos sistemas de bus industrial, utilizando funções de medição e análise automáticas. TambÉm está disponível um modo de diagrama em olho para inspecção visual da qualidade do sinal.
Classificação de parâmetros:
Valores predefinidos:
• bem dentro de determinados limites = "bom"
• dentro de uma determinada percentagem dos valores limite = "fraco"
• para alÉm dos valores e limite = "mau"
Os valores limite, como predefinição, baseiam-se no padrão industrial para o tipo de bus seleccionado ou podem ser definidos pelo utilizador.
Sistemas de bus suportados:
• AS-i (EN50295, 166 kb/s);
• CAN-bus (ISO-11898, atÉ 1 Mb/s);
• Interbus S (EIA-485, 500 kb/s);
• ControlNet (61158 tipo 2, 5Mb/s);
• Modbus (EIA-232 atÉ 115 kb/s e EIA-485 atÉ 10 Mb/s);
• Foundation Fieldbus H1 (61158 tipo 1, 31,25 kb/s);
• Profibus DP (EIA-485, atÉ 10 Mb/s);
• Profibus PA (61158 tipo 1, 31,25 kb/s);
• Ethernet 10Base2 (coaxial);
• Ethernet 10BaseT (UTP, 10 Mb/s);
• RS-232 (EIA-232, atÉ 115 Mb/s);
• RS-485 (EIA-485, up to 10 Mb/s);
• sistema de fio único ou compensado definido pelo utilizador.
Modos:
• Análise de parâmetro de forma de onda com leitura e validação de parâmetros automáticas (bom/fraco/ mau); os limites de teste baseiam-se em padrões industriais ou podem ser definidos pelo utilizador.
• Modo de visualização em diagrama de olho.
Parâmetros medidos (se aplicável):
• taxa de baud,
• tempo de subida,
• tempo de descida,
• nível alto,
• nível baixo,
• nível de tensão de polarização,
• amplitude de sinal,
• distorção,
• instabilidade.
Modo de visualização em diagrama de olho:
Apresenta uma visualização em forma de onda dos sinais de bus com persistência de visualização. As definições de base de tempo e atenuador podem ser alteradas pelo utilizador.

Capacidades de medição de potência adicionais (apenas para o Fluke 125)
Tipos de medição:
• Watt
• VA
• VAR
• Factor de potência (PF)
Configuração de potência:
Rede de alimentação monofásica ou trifásica compensada (configuração delta)
Medições de tensão
Canal A; usando STL120, sonda de tensão ou entrada directa
Tensões de funcionamento de segurança máxima
Canal B, usando i400s (incluída) ou qualquer outra pinça compatível
Sensibilidade da derivação ou pinça actuais:
0,1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA and 400 mV/A.

Modo de harmónicos (apenas para o Fluke 125)
Converte a informação sobre as formas de onda em visualização de harmónicos (usando processamento FFT) que mostra as amplitudes relativas dos 1.º aos 33.º harmónico.
Forma de onda analisada:
Forma de onda de tensão (Ch.A), forma de onda de corrente (Ch.B) ou alimentação (Ch.A x Ch.B), automaticamente gerada.
Gama de frequências dos harmónicos:
DC atÉ 33.º harmónico (para fundamental atÉ 60 Hz);
DC atÉ 24.º harmónico (para fundamental atÉ 400 Hz);
Visor
O gráfico de barras mostra do 1.º ao 33.º harmónico e DC; a amplitude É visualizada em % relativamente ao fundamental
Medições:
Amplitude relativa dos harmónicos individuais;
THD em %r ou %f.
