- Marca: LR-Cal
- Modelo: DMK 331
-
Download dos Documentos
Catálogo Transmissor de Pressão DMK 331 com Sensor Cerâmico :
Manual Transmissor de Pressão DMK 331 com Sensor Cerâmico :

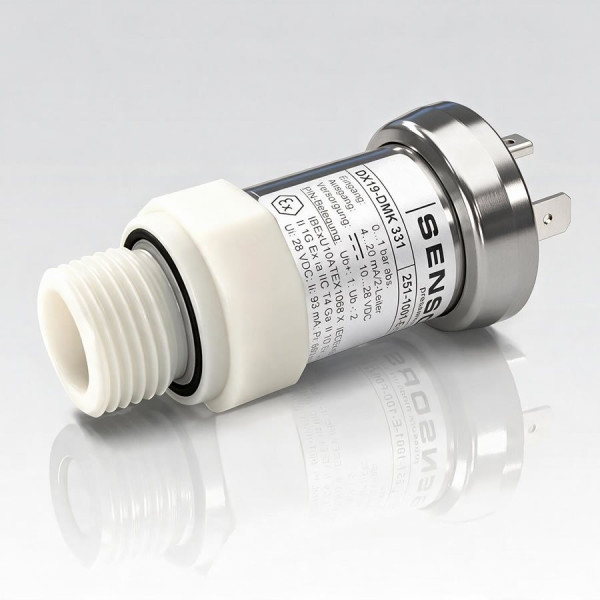

O Transmissor de Pressão DMK 331 é um equipamento industrial com sensor cerâmico, especialmente projetado para medição em meios pastosos, poluídos ou agressivos, além de aplicações com oxigênio em faixas de baixa pressão. Com faixas de 0 ... 400 mbar até 0 ... 600 bar, o DMK 331 oferece precisão de 0,5% FSO conforme IEC 60770.
Assim como todos os transmissores de pressão industriais da Druck & Temperatur Leitenberger, o DMK 331 permite escolher entre diversas conexões elétricas e mecânicas, garantindo flexibilidade de instalação em diferentes aplicações e ambientes industriais.
Sinais de Saída
- 2 fios: 4 ... 20 mA
- 3 fios: 0 ... 20 mA / 0 ... 10 V
- Outras opções sob consulta
Características Especiais
- Conexão de pressão G1/2" flush para meios pastosos e poluídos
- Conexão de pressão G1/2" aberta em PVDF para meios agressivos
- Aplicação para oxigênio
Versões Opcionais
- Versão IS (segurança intrínseca) – Ex ia para gases e poeiras
- SIL 2 conforme IEC 61508 / IEC 61511
- Versões customizadas conforme especificação do cliente
Benefícios do Transmissor de Pressão DMK 331
- Versatilidade para meios difíceis: sensor cerâmico compatível com meios pastosos, poluídos e agressivos.
- Segurança para aplicações com oxigênio: disponível com vedação em material especial aprovado para oxigênio (FKM) em faixas até 25 bar.
- Alta confiabilidade em áreas classificadas: versão Ex ia disponível para zonas 0, 1, 20 e 21.
- Segurança funcional certificada: opção SIL 2 conforme IEC 61508 / IEC 61511, para uso em sistemas de segurança de processo.
- Resistência a meios agressivos: conexão de pressão em PVDF disponível para faixas até 60 bar.
- Excelente estabilidade de longo prazo: variação de apenas ± 0,3% FSO ao ano em condições de referência.
- Robustez mecânica: resistência a choques de até 500 g e vibrações de 10 g RMS.
- Longa vida operacional: mais de 100 milhões de ciclos de pressão.
- Ampla faixa de temperatura de operação: meio de processo de -40°C a 125°C.
- Flexibilidade construtiva: múltiplas opções de conexão elétrica e mecânica, incluindo carcaça de campo compacta.
Onde Utilizar o Transmissor de Pressão DMK 331
O DMK 331 é indicado para aplicações que envolvem meios pastosos, poluídos, agressivos ou oxigênio, sendo amplamente utilizado em:
- Engenharia de plantas e máquinas industriais
- Indústria de energia
- Engenharia ambiental (tratamento de água, esgoto e reciclagem)
- Tecnologia médica
- Sistemas com aplicação de oxigênio em baixa pressão
- Processos com meios agressivos que exigem conexão em PVDF
- Sistemas de segurança de processo (SIL 2) e áreas classificadas com risco de explosão
Dados Técnicos
Faixa de pressão de entrada
| Pressão nominal manométrica [bar] | -1…0 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pressão nominal absoluta [bar] | - | - | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 |
| Sobrepressão [bar] | 4 | 1 | 2 | 2 | 4 | 4 | 10 | 10 | 20 | 40 | 40 | 100 | 100 | 200 | 400 | 400 | 600 | 800 |
| Pressão de ruptura ≥ [bar] | 7 | 2 | 4 | 4 | 5 | 5 | 12 | 12 | 25 | 50 | 50 | 120 | 120 | 250 | 500 | 500 | 650 | 880 |
Resistência a vácuo: pN ≥ 1 bar: resistência ilimitada ao vácuo | pN < 1 bar: sob consulta
¹ Conexão de pressão em PVDF disponível para faixas nominais até 60 bar
Sinal de saída / Alimentação
| Padrão | 2 fios: 4 ... 20 mA / VS = 8 ... 32 V DC |
|---|---|
| Opção proteção IS | 2 fios: 4 ... 20 mA / VS = 10 ... 28 V DC |
| Opções 3 fios | 0 ... 20 mA / VS = 14 ... 30 V DC | 0 ... 10 V / VS = 14 ... 30 V DC |
Desempenho
| Precisão | ≤ ± 0,5 % FSO² |
|---|---|
| Carga admissível (corrente, 2 fios) | Rmax = [(VS – VS mín) / 0,02] Ω |
| Carga admissível (corrente, 3 fios) | Rmax = 500 Ω |
| Carga admissível (tensão, 3 fios) | Rmín = 10 kΩ |
| Efeitos de influência | Alimentação: 0,05 % FSO / 10 V | Carga: 0,05 % FSO / kΩ |
| Estabilidade de longo prazo | ≤ ± 0,3 % FSO / ano em condições de referência |
| Tempo de resposta | 2 fios: ≤ 10 ms | 3 fios: ≤ 3 ms |
² Precisão conforme IEC 60770 – ajuste por pontos-limite (não linearidade, histerese, repetibilidade)
Efeitos térmicos (offset e span) / Temperaturas admissíveis
| Erro térmico | ≤ ± 0,2 % FSO / 10 K na faixa compensada -25 ... 85 °C |
|---|---|
| Temperaturas admissíveis | Meio: -40 ... 125 °C | Eletrônica/ambiente: -40 ... 85 °C | Armazenamento: -40 ... 100 °C |
Proteção elétrica
| Proteção contra curto-circuito | Permanente |
|---|---|
| Proteção contra inversão de polaridade | Sem danos, porém sem funcionamento |
| Compatibilidade eletromagnética | Emissão e imunidade conforme EN 61326 |
Estabilidade mecânica
| Vibração | 10 g RMS (25 ... 2000 Hz) conforme DIN EN 60068-2-6 |
|---|---|
| Choque | 500 g / 1 ms conforme DIN EN 60068-2-27 |
Materiais
| Conexão de pressão (padrão) | Aço inoxidável 1.4404 (316L) |
|---|---|
| Conexão de pressão (opcional) | PVDF – disponível para G1/2" aberta até 60 bar |
| Carcaça | Aço inoxidável 1.4404 (316L) |
| Opção carcaça de campo compacta | Aço inoxidável 1.4305 (303), prensa-cabo em latão niquelado |
| Vedações (padrão) | FKM |
| Vedações (opcionais) | EPDM (para pN ≤ 160 bar), NBR |
| Diafragma | Cerâmica Al₂O₃ 96% |
| Partes em contato com o meio | Conexão de pressão, vedações, diafragma |
Proteção contra explosão (com opção proteção IS)
| Aprovação DX19-DMK 331 | IBExU 10 ATEX 1068 X |
|---|---|
| Conexão de pressão em aço inoxidável – Zona 0 | II 1G Ex ia IIC T4 Ga |
| Conexão de pressão em aço inoxidável – Zona 20 | II 1D Ex ta IIIC T 85°C, IP6x (em preparação) |
| Conexão de pressão em plástico – Zona 1 | II 2G Ex ia IIC T4 Ga |
| Conexão de pressão em plástico – Zona 21 | II 2D Ex tD A21 IP6x T 85°C (em preparação) |
| Valores máximos de segurança | Ui = 28 V DC, Ii = 93 mA, Pi = 660 mW, Ci ≈ 0 nF, Li ≈ 0 μH |
| Temperaturas ambientes admissíveis (Zona 0) | -20 ... 60 °C com p atm 0,8 a 1,1 bar |
| Temperaturas ambientes admissíveis (Zona 1 ou superior) | -20 ... 70 °C |
Cabos de conexão (de fábrica)
| Capacitância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 160 pF/m |
|---|---|
| Indutância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 1 μH/m |
Diversos
| Opção SIL 2 | Conforme IEC 61508 / IEC 61511 |
|---|---|
| Opção aplicação de oxigênio | Para pN ≤ 25 bar: O-ring em material especial com aprovação para oxigênio (FKM) |
| Consumo de corrente (saída de corrente) | máx. 25 mA |
| Consumo de corrente (saída de tensão) | típ. 5 mA |
| Peso | aprox. 140 g |
| Posição de instalação | Qualquer |
| Vida operacional | > 100 x 10⁶ ciclos de pressão |
| Conformidade CE | Diretiva EMC: 2004/108/EC | Diretiva de Equipamentos de Pressão: 97/23/EC (módulo A)³ |
³ Esta diretiva é válida apenas para dispositivos com sobrepressão máxima admissível > 200 bar.
Configuração dos pinos
| Conexão elétrica | ISO 4400 / Binder 723 (5 pinos) | M12x1 (4 pinos) | Carcaça de campo | Cores dos fios (DIN 47100) |
|---|---|---|---|---|
| Alimentação + | 1 | 1 | IN + | Branco |
| Alimentação – | 2 | 3 | IN – | Marrom |
| Sinal + (3 fios) | 3 | 4 | OUT + | Verde |
| Terra/Blindagem | Pino 5 | - | - | Amarelo/Verde |
Conexões elétricas (dimensões em mm)
Padrão: ISO 4400 (IP 65), Binder série 723 5 pinos (IP 67)
Opção: M12x1 4 pinos (IP 67), saída de cabo com cabo PVC (IP 67)⁴, carcaça de campo compacta (IP 67), saída de cabo com tubo de ventilação (IP 68)⁵
⁴ Padrão: cabo PVC de 2 m sem tubo de ventilação (temperatura admissível: -5 ... 70°C)
⁵ Diferentes tipos e comprimentos de cabo disponíveis; temperatura admissível depende do tipo de cabo
Conexão mecânica (dimensões em mm)
Padrão: G1/2" DIN 3852 com ISO 4400
Padrão para versão SIL e SIL-IS: G1/2" DIN 3852 com ISO 4400
Opções:
- G1/2" EN 837
- G1/2" aberta
- G1/2" semi-flush DIN 3852; M20x1,5⁶
- G1/4" DIN 3852
- G1/4" EN 837
- 1/2" NPT
- 1/4" NPT
- Roscas métricas e outras versões sob consulta
⁶ Possível para faixas de pressão nominal pN ≤ 25 bar
Código de Pedido
| Categoria | Código | Descrição |
|---|---|---|
| Faixa de entrada [bar] | 4000 | 0,40 |
| 6000 | 0,60 | |
| 1001 | 1,0 | |
| 1601 | 1,6 | |
| 2501 | 2,5 | |
| 4001 | 4,0 | |
| 6001 | 6,0 | |
| 1002 | 10 | |
| 1602 | 16 | |
| 2502 | 25 | |
| 4002 | 40 | |
| 6002 | 60 | |
| 1003 | 100 | |
| 1603 | 160 | |
| 2503 | 250 | |
| 4003 | 400 | |
| 6003 | 600 | |
| X102 | -1 … 0 | |
| 9999 | Sob consulta | |
| Saída | 1 | 4 ... 20 mA / 2 fios |
| 2 | 0 ... 20 mA / 3 fios | |
| 3 | 0 ... 10 V / 3 fios | |
| E | Ex-proteção 4 ... 20 mA / 2 fios | |
| 1S | SIL2 4 ... 20 mA / 2 fios | |
| ES | SIL2 com Ex-proteção | |
| Precisão | 5 | 0,5 % |
| 9 | Sob consulta | |
| Conexão elétrica | 100 | Conector e soquete de cabo ISO 4400 |
| 200 | Conector Binder série 723 (5 polos) | |
| TA0 | Saída de cabo com cabo PVC | |
| TR0 | Saída de cabo com tubo de ventilação | |
| M10 | Conector M12x1 (4 polos) / Metal | |
| 999 | Sob consulta | |
| Conexão mecânica | 100 | G1/2" DIN 3852 |
| 200 | G1/2" EN 837 | |
| 300 | G1/4" DIN 3852 | |
| 400 | G1/4" EN 837 | |
| H00 | 1/2" NPT | |
| N00 | 1/4" NPT | |
| N40 | G1/2" DIN 3852 aberta | |
| 999 | Sob consulta | |
| Vedação | 1 | FKM |
| 3 | EPDM | |
| 5 | NBR | |
| 9 | Sob consulta | |
| Conexão de pressão (material) | 1 | Aço inoxidável 1.4404 (316L) |
| B | PVDF | |
| 9 | Sob consulta | |
| Diafragma | 2 | Cerâmica Al₂O₃ 96% |
| 9 | Sob consulta | |
| Versões especiais | 000 | Padrão |
| 007 | Versão para oxigênio | |
| 999 | Sob consulta |
1 Padrão: cabo PVC de 2 m sem tubo de ventilação (faixa de temperatura de uso: -5 ... 70°C)
2 Roscas métricas e outras sob consulta
3 Somente possível para faixas de pressão nominal pN ≤ 25 bar
4 Versão PVDF disponível apenas com conexão aberta G1/2" DIN 3852 (até 60 bar)
5 Versão para oxigênio disponível até 25 bar e em combinação com vedação FKM
Perguntas Frequentes sobre o Transmissor de Pressão DMK 331
Para quais meios o DMK 331 é indicado?
O DMK 331 possui sensor cerâmico e foi projetado para medição em meios pastosos, poluídos ou agressivos, além de aplicações com oxigênio em faixas de baixa pressão. Está disponível com conexão de pressão G1/2" flush (para meios pastosos e poluídos) e G1/2" aberta em PVDF (para meios agressivos).
Qual a faixa de pressão do transmissor de pressão DMK 331?
O DMK 331 está disponível em faixas de 0 ... 400 mbar até 0 ... 600 bar, incluindo versões com pressão absoluta e vácuo (-1 ... 0 bar).
O DMK 331 pode ser usado em aplicações com oxigênio?
Sim. Para faixas de pressão nominal até 25 bar, o DMK 331 pode ser fornecido com O-ring em material especial com aprovação para oxigênio (FKM), atendendo aplicações que exigem compatibilidade com esse gás.
O que é a versão SIL 2 do DMK 331?
A versão SIL 2 (Safety Integrity Level 2) atende às normas IEC 61508 / IEC 61511, sendo indicada para uso em sistemas de segurança de processo (SIS) que exigem certificação de segurança funcional.
O DMK 331 possui versão para áreas classificadas (Ex)?
Sim. O DMK 331 está disponível em versão IS (segurança intrínseca) com certificação Ex ia, aprovado para zonas 0 e 20 (conexão em aço inoxidável) e zonas 1 e 21 (conexão em plástico), conforme aprovação IBExU 10 ATEX 1068 X.
Qual a precisão do transmissor de pressão DMK 331?
O DMK 331 oferece precisão de ≤ ± 0,5% FSO, conforme a norma IEC 60770 (ajuste por pontos-limite, considerando não linearidade, histerese e repetibilidade).
Quando devo usar a conexão de pressão em PVDF?
A conexão de pressão em PVDF é recomendada para meios quimicamente agressivos, estando disponível apenas na configuração G1/2" DIN 3852 com conexão aberta, para faixas de pressão nominal de até 60 bar.
Qual a temperatura de operação admissível do DMK 331?
O meio de processo pode operar entre -40°C e 125°C. A eletrônica e o ambiente suportam de -40°C a 85°C, e o armazenamento é recomendado entre -40°C e 100°C.
Quais materiais de vedação estão disponíveis no DMK 331?
O padrão é FKM, com opções de EPDM (para pN ≤ 160 bar) e NBR. Para a versão de aplicação com oxigênio, é utilizado O-ring em FKM especial com aprovação para oxigênio.
Qual a vida útil operacional do transmissor de pressão DMK 331?
O DMK 331 foi projetado para suportar mais de 100 milhões de ciclos de pressão, com estabilidade de longo prazo de ± 0,3% FSO ao ano em condições de referência.
