- Marca: LR-Cal
- Modelo: DMK 387
-
Download dos Documentos
Catálogo Transmissor de Pressão DMK 387 com Sensor Cerâmico :
Manual Transmissor de Pressão DMK 387 com Sensor Cerâmico :

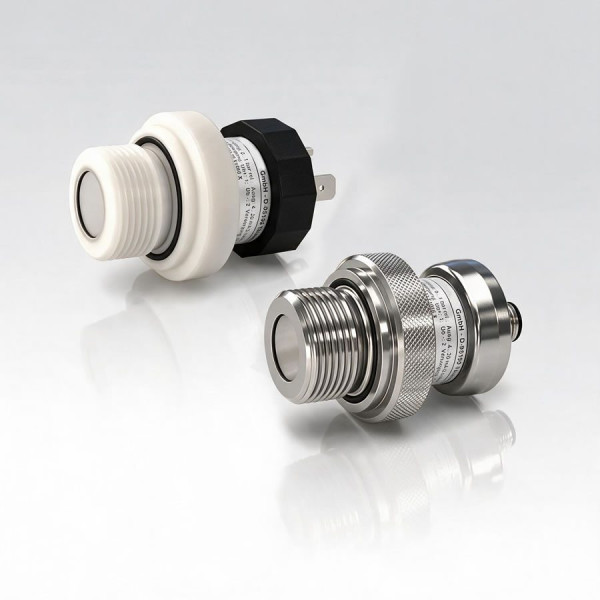

Transmissor de Pressão DMK 387 – Sensor Cerâmico Capacitivo para Baixa Pressão e Medição de Nível
O Transmissor de Pressão DMK 387 é um equipamento de alta precisão, desenvolvido especialmente para aplicações em engenharia de plantas e máquinas, técnicas de laboratório e medição de pequenas pressões de sistema e alturas de enchimento (nível). Com faixas de 0 ... 100 mbar até 0 ... 60 bar, o DMK 387 oferece precisão de 0,35% FSO (padrão) ou 0,25% FSO (opcional), conforme IEC 60770.
Utilizando sensor capacitivo de desenvolvimento próprio, com diafragma em cerâmica Al₂O₃ 99,9%, o DMK 387 apresenta alta resistência à sobrepressão, além de excelente resistência térmica e a meios agressivos. O equipamento está disponível em versão intrinsecamente segura para uso em ambientes explosivos.
Faixas de Pressão Nominal
- De 0 ... 100 mbar
- Até 0 ... 60 bar
Sinal de Saída
- 2 fios: 4 ... 20 mA
- 3 fios e outros sob consulta
Características do Produto
- Diafragma em cerâmica 99,9% Al₂O₃
- Alta estabilidade de longo prazo
Versões Opcionais
- Versão IS (segurança intrínseca) – Ex ia para gases e poeiras
- Diferentes tipos de roscas em polegadas
- Conexão de pressão em PVDF ou PP-HT para meios agressivos
Benefícios do Transmissor de Pressão DMK 387
- Alta precisão em baixas pressões: ideal para faixas reduzidas, de 100 mbar a 60 bar, com opção de precisão até ± 0,25% FSO.
- Excelente estabilidade de longo prazo: variação de apenas ± 0,1% FSO ao ano.
- Resistência a meios agressivos: disponível com conexão de pressão em PVDF ou PP-HT.
- Alta resistência à sobrepressão: sensor capacitivo com diafragma cerâmico Al₂O₃ 99,9%, garantindo durabilidade.
- Segurança para áreas classificadas: versão Ex ia disponível para zonas 0, 1 e 20.
- Ideal para medição de nível: escala direta em mH₂O, facilitando aplicações de medição de coluna líquida.
- Resposta rápida: tempo médio de resposta ≤ 70 ms, com taxa de medição de 80 Hz.
- Longa vida operacional: mais de 100 milhões de ciclos de carga.
- Flexibilidade construtiva: múltiplas opções de conexão elétrica e mecânica, incluindo carcaça de campo compacta.
- Robustez mecânica: resistência a vibrações de até 10 g RMS.
Onde Utilizar o Transmissor de Pressão DMK 387
O DMK 387 é indicado para aplicações que exigem medição precisa de baixa pressão ou nível, sendo amplamente utilizado em:
- Engenharia de plantas e máquinas industriais
- Técnicas de laboratório
- Sistemas de água e tratamento hídrico
- Processos com meios agressivos (com conexão em PVDF ou PP-HT)
- Medição de altura de coluna líquida e nível de reservatórios
- Áreas classificadas com risco de explosão (versão Ex ia)
Dados Técnicos
Faixa de pressão de entrada
| Pressão nominal manométrica [bar] | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nível [mH₂O] | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 600 |
| Sobrepressão [bar] | 3 | 4 | 5 | 5 | 5 | 7 | 7 | 12 | 12 | 20 | 20 | 20 | 40 | 70 | 70 |
| Pressão de ruptura ≥ [bar] | 4 | 6 | 8 | 8 | 7 | 9 | 9 | 18 | 18 | 25 | 30 | 30 | 45 | 80 | 80 |
Vácuo admissível [bar]: -0,2 | -0,3 | -0,5 | -1 (conforme faixa)
Sinal de saída / Alimentação
| Padrão | 2 fios: 4 ... 20 mA / VS = 14 ... 36 V DC |
|---|---|
| Opção versão IS | 2 fios: 4 ... 20 mA / VS = 14 ... 28 V DC |
| Sob consulta | 3 fios: 0 ... 10 V / VS = 14 ... 36 V DC |
Desempenho
| Precisão padrão | ≤ ± 0,35 % FSO¹ |
|---|---|
| Precisão opcional | ≤ ± 0,25 % FSO |
| Carga admissível (corrente, 2 fios) | Rmax = [(VS – VS mín) / 0,02 A] |
| Carga admissível (tensão, 3 fios) | Rmín = 10 kΩ |
| Efeitos de influência | Alimentação: 0,05 % FSO / 10 V | Carga: 0,05 % FSO / kΩ |
| Estabilidade de longo prazo | ≤ ± 0,1 % FSO / ano |
| Tempo de ativação | 450 ms |
| Tempo médio de resposta | ≤ 70 ms |
| Taxa de medição | 80 Hz |
¹ Precisão conforme IEC 60770 – ajuste por pontos-limite (não linearidade, histerese, repetibilidade)
Efeitos térmicos (offset e span)
| Faixa de tolerância | ≤ ± 1 % FSO |
|---|---|
| Faixa compensada | -20 ... 80 °C |
Temperaturas admissíveis
| Meio² | -40 ... 125 °C |
|---|---|
| Eletrônica / ambiente | -40 ... 85 °C |
| Armazenamento | -40 ... 85 °C |
² Para conexão de pressão em PVDF ou PP-HT, a temperatura do meio de operação é -30 ... 60 °C
Proteção elétrica
| Proteção contra curto-circuito | Permanente |
|---|---|
| Proteção contra inversão de polaridade | Sem danos, porém sem funcionamento |
| Compatibilidade eletromagnética | Emissão e imunidade conforme EN 61326 |
Estabilidade mecânica
| Vibração | 10 g RMS (25 ... 2000 Hz) conforme DIN EN 60068-2-6 |
|---|
Materiais
| Conexão de pressão / carcaça (padrão) | Aço inoxidável 1.4404 (316L) |
|---|---|
| Conexão de pressão / carcaça (opção G3/4" flush) | PVDF ou PP-HT |
| Opção carcaça de campo compacta | Aço inoxidável 1.4301 (304), prensa-cabo M12x1,5 em latão niquelado (faixa de aperto 2 a 8 mm) |
| Vedações (O-rings) | FKM, EPDM, FFKM (outros sob consulta) |
| Diafragma | Cerâmica Al₂O₃ 99,9% |
| Partes em contato com o meio | Conexão de pressão, vedações, diafragma |
Proteção contra explosão (apenas para 4 ... 20 mA / 2 fios)
| Aprovação DX14B-DMK 387 | IBExU 15 ATEX 1066 X / IECEx IBE 18.0019X |
|---|---|
| Conexão de pressão em aço inoxidável – Zona 0 | II 1G Ex ia IIC T4 Ga |
| Conexão de pressão em PVDF ou PP-HT – Zona 1 | II 2G Ex ia IIC T4 Gb |
| Para todas as conexões de pressão – Zona 20 | II 1D Ex ia IIIC T135°C Da |
| Valores máximos de segurança | Ui = 28 V, Ii = 93 mA, Pi = 660 mW, Ci = 14 nF, Li = 0 H (conexões de alimentação com capacidade interna máxima de 27 nF para a carcaça) |
| Temperaturas ambientes admissíveis (Zona 0) | -20 ... 60 °C com p atm 0,8 a 1,1 bar |
| Temperaturas ambientes admissíveis (Zona 1 ou superior) | -25 ... 65 °C |
Cabos de conexão (de fábrica)
| Capacitância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 160 pF/m |
|---|---|
| Indutância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 1 μH/m |
Diversos
| Consumo de corrente | máx. 22 mA |
|---|---|
| Peso | aprox. 180 g |
| Vida operacional | 100 milhões de ciclos de carga |
| Conformidade CE | Diretiva EMC: 2014/30/EU |
| Diretiva ATEX | 2014/34/EU |
Configuração dos pinos
| Conexão elétrica | ISO 4400 / Binder 723 (5 pinos) | M12x1 (4 pinos) | Carcaça de campo compacta | Cores dos fios (IEC 60757) |
|---|---|---|---|---|
| Alimentação + | 1 | 1 | VS+ | Branco |
| Alimentação – | 2 | 3 | VS- | Marrom |
| Sinal + (apenas 3 fios) | 3 | 4 | S+ | Verde |
| Terra/Blindagem | Pino 5 | - | GND | Verde-Amarelo |
Conexões elétricas (dimensões em mm)
Disponíveis: ISO 4400 (IP 65), Binder série 723 5 pinos (IP 67), M12x1 4 pinos (IP 67), carcaça de campo compacta (IP 67), saída de cabo com cabo PVC (IP 67)³, saída de cabo com tubo de ventilação (IP 68)⁴
³ Padrão: cabo PVC de 2 m sem tubo de ventilação (temperatura admissível: -5 ... 70°C)
⁴ Diferentes tipos e comprimentos de cabo disponíveis; temperatura admissível depende do tipo de cabo
Conexão mecânica (dimensões em mm)
- G1/2" DIN 3852
- G1/2" EN 837
- G1/4" DIN 3852
- G1/4" EN 837
- G3/4" com sensor flush⁵
⁵ Não disponível em combinação com carcaça de campo; para conexão de pressão em PVDF ou PP-HT, a temperatura do meio de operação é -30 ... 60 °C
Código de Pedido
| Categoria | Código | Descrição |
|---|---|---|
| Faixa de entrada [mH₂O / bar] | 1000 | 1,0 mH₂O / 0,1 bar |
| 1600 | 1,6 mH₂O / 0,16 bar | |
| 2500 | 2,5 mH₂O / 0,25 bar | |
| 4000 | 4,0 mH₂O / 0,40 bar | |
| 6000 | 6,0 mH₂O / 0,60 bar | |
| 1001 | 10 mH₂O / 1,0 bar | |
| 1601 | 16 mH₂O / 1,6 bar | |
| 2501 | 25 mH₂O / 2,5 bar | |
| 4001 | 40 mH₂O / 4,0 bar | |
| 6001 | 60 mH₂O / 6,0 bar | |
| 1002 | 100 mH₂O / 10 bar | |
| 1602 | 160 mH₂O / 16 bar | |
| 2502 | 250 mH₂O / 25 bar | |
| 4002 | 400 mH₂O / 40 bar | |
| 6002 | 600 mH₂O / 60 bar | |
| 9999 | Sob consulta | |
| Saída | 1 | 4 ... 20 mA / 2 fios |
| 3 | 0 ... 10 V / 3 fios (sob consulta) | |
| E | Segurança intrínseca 4 ... 20 mA / 2 fios | |
| Precisão | 3 | 0,35 % FSO (padrão) |
| 2 | 0,25 % FSO (opcional) | |
| 9 | Sob consulta | |
| Conexão elétrica | 100 | Conector macho e fêmea ISO 4400 |
| 200 | Conector macho Binder série 723 (5 polos) | |
| TA0 | Saída de cabo com cabo PVC | |
| TR0 | Saída de cabo com tubo de ventilação | |
| M10 | Conector macho M12x1 (4 polos) / Metal | |
| Conexão mecânica | 100 | G1/2" DIN 3852 |
| 200 | G1/2" EN 837 | |
| 300 | G1/4" DIN 3852 | |
| 400 | G1/4" EN 837 | |
| K00 | G3/4" com sensor flush⁴ | |
| Vedação | 1 | FKM |
| 3 | EPDM | |
| 7 | FFKM | |
| 9 | Sob consulta | |
| Conexão de pressão (material) | 1 | Aço inoxidável 1.4404 (316L) |
| B | PVDF | |
| R | PP-HT | |
| Diafragma | C | Cerâmica Al₂O₃ 99,9% |
| Versões especiais | 000 | Padrão |
| 999 | Sob consulta |
1 Padrão: cabo PVC de 2 m sem tubo de ventilação (faixa de temperatura de uso: -5 ... 70°C); outros sob consulta
2 Código TR0 = cabo PVC com tubo de ventilação disponível em diferentes tipos e comprimentos
3 Roscas métricas e outras sob consulta
4 Não disponível em combinação com carcaça de campo; para conexão de pressão em PVDF ou PP-HT, a temperatura do meio de operação é -30 ... 60 °C
Perguntas Frequentes sobre o Transmissor de Pressão DMK 387
Para quais aplicações o DMK 387 é indicado?
O DMK 387 foi projetado para engenharia de plantas e máquinas, técnicas de laboratório, medição de nível em sistemas de água e aplicações com meios agressivos, sendo ideal para medir pequenas pressões de sistema e alturas de enchimento (nível).
Qual a faixa de pressão do transmissor de pressão DMK 387?
O DMK 387 está disponível em faixas de 0 ... 100 mbar até 0 ... 60 bar, com escala equivalente em mH₂O (de 1 a 600 mH₂O), ideal para medição de nível.
O DMK 387 pode medir nível de líquidos (coluna de água)?
Sim. O DMK 387 possui escala direta em mH₂O, permitindo a medição precisa de altura de coluna líquida, sendo amplamente utilizado em aplicações de nível em reservatórios e sistemas de água.
Qual a precisão do transmissor de pressão DMK 387?
O modelo padrão oferece precisão de ≤ ± 0,35% FSO, com opção de alta precisão de ≤ ± 0,25% FSO, conforme IEC 60770.
O DMK 387 é compatível com meios agressivos?
Sim. O DMK 387 está disponível com conexão de pressão em PVDF ou PP-HT, materiais resistentes a meios quimicamente agressivos, na configuração G3/4" com sensor flush.
O DMK 387 possui versão para áreas classificadas (Ex)?
Sim, apenas na versão 4 ... 20 mA / 2 fios. Está disponível com certificação Ex ia, aprovado para zona 0 (conexão em aço inoxidável), zona 1 (conexão em PVDF ou PP-HT) e zona 20 (para todas as conexões), conforme aprovação IBExU 15 ATEX 1066 X / IECEx IBE 18.0019X.
Qual o material do diafragma do DMK 387?
O diafragma é fabricado em cerâmica Al₂O₃ 99,9%, utilizando sensor capacitivo de desenvolvimento próprio, o que garante alta resistência à sobrepressão e aos meios de processo.
Qual a temperatura de operação admissível do DMK 387?
O meio de processo pode operar entre -40°C e 125°C (padrão em aço inoxidável). Para conexões em PVDF ou PP-HT, a temperatura do meio é de -30°C a 60°C. A eletrônica suporta de -40°C a 85°C.
Quais materiais de vedação estão disponíveis no DMK 387?
O DMK 387 está disponível com O-rings em FKM, EPDM ou FFKM, sendo outros materiais fornecidos sob consulta conforme a compatibilidade do meio de processo.
Qual a estabilidade de longo prazo do transmissor DMK 387?
O DMK 387 apresenta excelente estabilidade de longo prazo, com variação de apenas ± 0,1% FSO ao ano, e vida operacional de mais de 100 milhões de ciclos de carga.
Onde posso comprar o transmissor de pressão DMK 387?
A Salcas é distribuidora autorizada Druck e LR-Cal no Brasil, oferecendo o DMK 387 com suporte técnico especializado, ficha técnica completa e condições comerciais personalizadas. Solicite um orçamento diretamente com nossa equipe.
