- Marca: LR-Cal
- Modelo: DMP 331P
-
Download dos Documentos
Catálogo Transmissor de Pressão DMP 331P :
Manual Transmissor de Pressão DMP 331P :

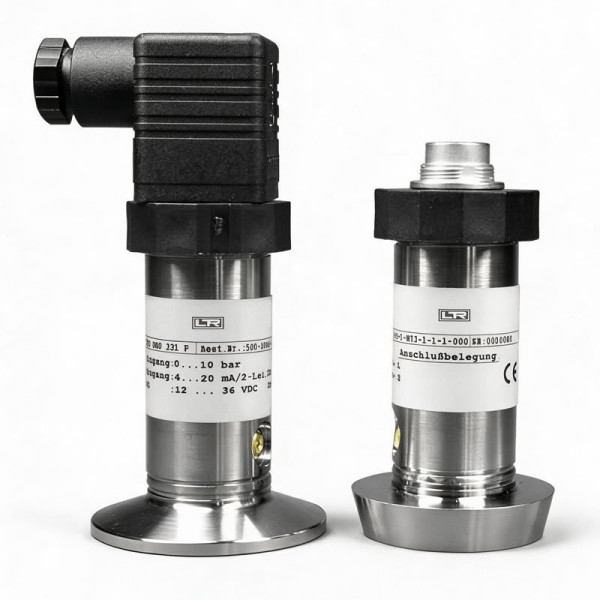

O Transmissor de Pressão DMP 331P é um equipamento industrial higiênico, desenvolvido com conexões de processo com diafragma em aço inoxidável soldado (flush), ideal para as indústrias de alimentos, bebidas e farmacêutica. Com faixas de pressão de 0 ... 100 mbar até 0 ... 40 bar, o DMP 331P oferece precisão de 0,35% FSO (padrão) ou 0,25% FSO (opcional), conforme IEC 60770.
O design compacto em versão higiênica proporciona desempenho excepcional em precisão, comportamento térmico e estabilidade de longo prazo. O conceito modular permite combinar diferentes conexões de processo com fluidos de enchimento variados e elemento de refrigeração, além de diversas opções de conexão elétrica.
Faixas de Pressão Nominal
- De 0 ... 100 mbar
- Até 0 ... 40 bar
Sinais de Saída
- 2 fios: 4 ... 20 mA
- 3 fios: 0 ... 10 V
- Outras opções sob consulta
Características Especiais
- Versão higiênica
- Diafragma com baixa rugosidade superficial
- Limpeza CIP/SIP até 150°C
- Resistente ao vácuo
Versões Opcionais
- Versão IS (segurança intrínseca) – Ex ia para gases e poeiras
- Versão SIL 2 conforme IEC 61508 / IEC 61511
- Diafragma em Hastelloy® ou Tântalo
- Elemento de refrigeração para meios até 300°C
Certificados de Material e Testes
- Certificado de inspeção 3.1 conforme EN 10204
- Relatório de teste 2.2 conforme EN 10204
Benefícios do Transmissor de Pressão DMP 331P
- Certificação higiênica EHEDG: tipo EL Classe I, garantindo conformidade com padrões sanitários internacionais.
- Compatível com limpeza CIP/SIP: suporta processos de limpeza e esterilização em linha até 150°C.
- Alta precisão: exatidão de até ± 0,25% FSO, ideal para processos que exigem controle rigoroso.
- Baixa rugosidade superficial: diafragma com Ra < 0,15 μm, minimizando risco de contaminação e acúmulo de resíduos.
- Versatilidade de conexões sanitárias: compatível com Clamp, Varivent®, dairy pipe (tubo leiteiro) e roscas polegada.
- Resistente a altas temperaturas: com elemento de refrigeração, suporta meios de até 300°C.
- Excelente estabilidade de longo prazo: variação de apenas ± 0,1% FSO ao ano.
- Segurança para áreas classificadas: versão Ex ia disponível para zonas 0 e 20.
- Segurança funcional certificada: opção SIL 2 disponível para 4 ... 20 mA / 2 fios.
- Materiais especiais para meios agressivos: diafragma opcional em Hastelloy® C-276 ou Tântalo.
- Longa vida operacional: mais de 100 milhões de ciclos de carga.
- Rastreabilidade garantida: disponível com certificados de inspeção 3.1 e relatório de teste 2.2 conforme EN 10204.
Onde Utilizar o Transmissor de Pressão DMP 331P
O DMP 331P é indicado para aplicações que exigem padrões higiênicos e sanitários rigorosos, sendo amplamente utilizado em:
- Indústria de alimentos e bebidas
- Indústria farmacêutica
- Processos com necessidade de limpeza CIP/SIP
- Linhas de produção com conexões Clamp, Varivent® ou dairy pipe
- Processos com meios de alta temperatura (com elemento de refrigeração)
- Sistemas de segurança de processo (SIL 2) e áreas classificadas com risco de explosão
Dados Técnicos
Faixa de pressão de entrada
| Pressão nominal manométrica [bar] | -1…0 | 0,10 | 0,16 | 0,25 | 0,40 | 0,60 | 1 | 1,6 |
|---|---|---|---|---|---|---|---|---|
| Pressão nominal absoluta [bar] | - | - | - | - | 0,40 | 0,60 | 1 | 1,6 |
| Sobrepressão [bar] | 5 | 0,5 | 1 | 1 | 2 | 5 | 5 | 10 |
| Pressão de ruptura ≥ [bar] | 7,5 | 1,5 | 1,5 | 1,5 | 3 | 7,5 | 7,5 | 15 |
| Pressão nominal manométrica/absoluta [bar] | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 |
|---|---|---|---|---|---|---|---|
| Sobrepressão [bar] | 10 | 20 | 40 | 40 | 80 | 80 | 105 |
| Pressão de ruptura ≥ [bar] | 15 | 25 | 50 | 50 | 120 | 120 | 210 |
Resistência a vácuo: pN > 1 bar: resistência ilimitada ao vácuo | pN ≤ 1 bar: sob consulta
¹ Considerar a resistência à pressão dos fittings e clamps
Sinal de saída / Alimentação
| Padrão | 2 fios: 4 ... 20 mA / VS = 8 ... 32 V DC | Versão SIL: VS = 14 ... 28 V DC |
|---|---|
| Opção versão IS | 2 fios: 4 ... 20 mA / VS = 10 ... 28 V DC | Versão SIL: VS = 14 ... 28 V DC |
| Opções 3 fios | 0 ... 20 mA / VS = 14 ... 30 V DC | 0 ... 10 V / VS = 14 ... 30 V DC |
Desempenho
| Precisão padrão (pN < 0,4 bar) | ≤ ± 0,5 % FSO² |
|---|---|
| Precisão padrão (pN ≥ 0,4 bar) | ≤ ± 0,35 % FSO |
| Precisão opcional (pN ≥ 0,4 bar) | ≤ ± 0,25 % FSO |
| Carga admissível (corrente, 2 fios) | Rmax = [(VS – VS mín) / 0,02 A] |
| Carga admissível (corrente, 3 fios) | Rmax = 500 Ω |
| Carga admissível (tensão, 3 fios) | Rmín = 10 kΩ |
| Efeitos de influência | Alimentação: 0,05 % FSO / 10 V | Carga: 0,05 % FSO / kΩ |
| Estabilidade de longo prazo | ≤ ± 0,1 % FSO / ano em condições de referência |
| Tempo de resposta | 2 fios: < 10 ms | 3 fios: ≤ 3 ms |
² Precisão conforme IEC 60770 – ajuste por pontos-limite (não linearidade, histerese, repetibilidade)
Efeitos térmicos (offset e span)³
| Pressão nominal pN [bar] | -1 … 0 | < 0,40 | ≥ 0,40 |
|---|---|---|---|
| Faixa de tolerância [% FSO] | ≤ ± 0,75 | ≤ ± 1,5 | ≤ ± 0,75 |
| Faixa compensada [°C] | -20 ... 85 | 0 ... 50 | -20 ... 85 |
³ Um elemento de refrigeração opcional pode influenciar os efeitos térmicos de offset e span, dependendo da posição de instalação e das condições de enchimento
Temperaturas admissíveis
| Fluido de enchimento | Óleo de silicone | Óleo compatível com alimentos |
|---|---|---|
| Meio⁴ | -40 ... 125 °C | -10 ... 125 °C |
| Meio com elemento de refrigeração⁵ (sobrepressão) | -40 ... 300 °C | -10 ... 250 °C |
| Meio com elemento de refrigeração (vácuo)⁶ | -40 ... 150 °C | -10 ... 150 °C |
| Eletrônica / ambiente | -40 ... 85 °C | |
| Armazenamento | -40 ... 100 °C | |
⁴ Temperatura máxima do meio para pressão nominal manométrica > 0 bar: 150°C por 60 minutos, com temperatura ambiente máxima de 50°C
⁵ Temperatura máxima depende do material de vedação utilizado, tipo de vedação e instalação
⁶ Também para pabs ≤ 1 bar
Proteção elétrica
| Proteção contra curto-circuito | Permanente |
|---|---|
| Proteção contra inversão de polaridade | Sem danos, porém sem funcionamento |
| Compatibilidade eletromagnética | Emissão e imunidade conforme EN 61326 |
Estabilidade mecânica
| Vibração (G1/2") | 20 g RMS (25 ... 2000 Hz) conforme DIN EN 60068-2-6 |
|---|---|
| Vibração (outras conexões) | 10 g RMS (25 ... 2000 Hz) |
| Choque (G1/2") | 500 g / 1 ms conforme DIN EN 60068-2-27 |
| Choque (outras conexões) | 100 g / 1 ms |
Fluidos de enchimento
| Padrão | Óleo de silicone |
|---|---|
| Opção | Óleo compatível com alimentos conforme 21CFR178.3570 (Mobil SHC Cibus 32; Código de Categoria: H1; Registro NSF nº 141500) |
| Outros | Sob consulta |
Materiais
| Conexão de pressão | Aço inoxidável 1.4435 (316L) – outros sob consulta |
|---|---|
| Carcaça | Aço inoxidável 1.4404 (316L) |
| Opção carcaça de campo compacta | Aço inoxidável 1.4301 (304); prensa-cabo M12x1,5 em latão niquelado (faixa de aperto 2 a 8 mm) |
| Vedações (padrão) | FKM (recomendado para temperaturas do meio ≤ 200°C) |
| Vedações (opcional) | FFKM (recomendado para temperaturas do meio < 260°C) – outros sob consulta |
| Clamp, dairy pipe, Varivent® | Sem vedação |
| Diafragma (padrão) | Aço inoxidável 1.4435 (316L) |
| Diafragma (opcional) | Hastelloy® C-276 (2.4819) ou Tântalo (sob consulta) |
| Partes em contato com o meio | Conexão de pressão, vedação, diafragma |
Proteção contra explosão (apenas para 4 ... 20 mA / 2 fios)
| Aprovações DX19-DMP 331P | IBExU 10 ATEX 1068 X / IECEx IBE 12.0027X |
|---|---|
| Zona 0 | II 1G Ex ia IIC T4 Ga |
| Zona 20 | II 1D Ex ia IIIC T135°C Da |
| Valores máximos de segurança | Ui = 28 V, Ii = 93 mA, Pi = 660 mW, Ci ≈ 0 nF, Li ≈ 0 H (conexões de alimentação com capacidade interna máxima de 27 nF para a carcaça) |
| Temperaturas ambientes admissíveis (Zona 0) | -20 ... 60 °C com p atm 0,8 a 1,1 bar |
| Temperaturas ambientes admissíveis (Zona 1 ou superior) | -40/-20 ... 70 °C |
Cabos de conexão (de fábrica)
| Capacitância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 160 pF/m |
|---|---|
| Indutância do cabo | Linha de sinal/blindagem e linha de sinal/linha de sinal: 1 μH/m |
Diversos
| Certificado EHEDG | Tipo EL Classe I |
|---|---|
| Conformidade EHEDG | Garantida apenas em combinação com vedação aprovada: Clamp (C61, C62, C63) - T-ring seal da Combifit International B.V.; Varivent (P41) - O-ring EPDM listado pela FDA; dairy pipe (M73, M75, M76) - vedação ASEPTO-STAR k-flex upgrade da Kieselmann GmbH |
| Opção versão SIL2⁷ | Conforme IEC 61508 / IEC 61511 |
| Consumo de corrente (saída de corrente) | máx. 25 mA |
| Consumo de corrente (saída de tensão) | máx. 7 mA |
| Rugosidade superficial (conexão de pressão) | Ra < 0,8 μm (partes em contato com o meio) |
| Rugosidade superficial (diafragma) | Ra < 0,15 μm |
| Rugosidade superficial (cordão de solda) | Ra < 0,8 μm |
| Peso | mín. 200 g (dependendo da conexão de processo) |
| Posição de instalação | Qualquer (calibração padrão na posição vertical com a conexão de pressão voltada para baixo; posições diferentes para pN ≤ 2 bar devem ser especificadas no pedido) |
| Vida operacional | 100 milhões de ciclos de carga |
| Conformidade CE | Diretiva EMC: 2014/30/EU |
| Diretiva ATEX | 2014/34/EU |
⁷ Apenas para 4 ... 20 mA / 2 fios
Configuração dos pinos
| Conexão elétrica | ISO 4400 / Binder 723 (5 pinos) | M12x1 (4 pinos) | Carcaça de campo compacta | Cores dos fios (IEC 60757) |
|---|---|---|---|---|
| Alimentação + | 1 | 1 | IN + | Branco |
| Alimentação – | 2 | 3 | IN - | Marrom |
| Sinal + (apenas 3 fios) | 3 | 4 | OUT+ | Verde |
| Terra/Blindagem | Pino 5 | - | - | Verde-Amarelo |
Conexões elétricas (dimensões em mm)
Disponíveis: ISO 4400 (IP 65), Binder série 723 5 pinos (IP 67), M12x1 4 pinos (IP 67), carcaça de campo compacta (IP 67), saída de cabo com cabo PVC (IP 67)⁸, saída de cabo com tubo de ventilação (IP 68)⁹
⁸ Padrão: cabo PVC de 2 m sem tubo de ventilação (temperatura admissível: -5 ... 70°C)
⁹ Diferentes tipos e comprimentos de cabo disponíveis; temperatura admissível depende do tipo de cabo
Conexão mecânica (dimensões em mm)
- G1/2" flush DIN 3852¹⁰
- G3/4" flush DIN 3852
- G1" flush DIN 3852
- G1/2" flush com O-ring radial¹⁰
- G1" flush com O-ring radial (pN ≤ 2 bar)
- G1" cone
- Elemento de refrigeração até 300°C⁵
- Varivent®
- Dairy pipe (DIN 11851)
- Clamp (DIN 32676) – pN ≤ 25 bar
Versão SIL e SIL-Ex: o comprimento total aumenta 26,5 mm!
Roscas métricas e outras versões sob consulta
⁵ Temperatura máxima depende do material de vedação utilizado, tipo de vedação e instalação
¹⁰ Somente possível para pN ≥ 1 bar
Dimensões – Clamp (DIN 32676)
| Tamanho | 3/4" | DN 25 | DN 32 | DN 50 |
|---|---|---|---|---|
| A [mm] | 14 | 23 | 32 | 45 |
| B [mm] | 25 | 50,5 | 50,5 | 64 |
| pN [bar] | ≥ 4 / ≤ 8 | ≥ 0,25 / ≤ 16 | ≥ 0,25 / ≤ 16* | ≥ 0,25 / ≤ 16* |
* Faixas de pressão maiores sob consulta
Dimensões – Dairy Pipe / Varivent (DIN 11851)
| Tamanho | DN 25 | DN 40 | DN 50 |
|---|---|---|---|
| A [mm] | 23 | 32 | 45 |
| B [mm] | 44 | 56 | 68,5 |
| pN [bar] | ≥ 0,25 / ≤ 40 | ≥ 0,25 / ≤ 40 | ≥ 0,25 / ≤ 25 |
Código de Pedido
| Categoria | Código | Descrição |
|---|---|---|
| Faixa de entrada [bar] | 1000 | 0,10 |
| 1600 | 0,16 | |
| 2500 | 0,25 | |
| 4000 | 0,40 | |
| 6000 | 0,60 | |
| 1001 | 1,0 | |
| 1601 | 1,6 | |
| 2501 | 2,5 | |
| 4001 | 4,0 | |
| 6001 | 6,0 | |
| 1002 | 10 | |
| 1602 | 16 | |
| 2502 | 25 | |
| 4002 | 40 | |
| X102 / 9999 | -1 … 0 / sob consulta | |
| Saída | 1 | 4 ... 20 mA / 2 fios |
| 2 | 0 ... 20 mA / 3 fios | |
| 3 | 0 ... 10 V / 3 fios | |
| E | Segurança intrínseca 4 ... 20 mA / 2 fios | |
| 1S | SIL2 4 ... 20 mA / 2 fios | |
| ES | SIL2 com segurança intrínseca 4 ... 20 mA / 2 fios | |
| 9 | Sob consulta | |
| Precisão | 3 | 0,35 % FSO (padrão para pN ≥ 0,4 bar) |
| 5 | 0,50 % FSO (padrão para pN < 0,4 bar) | |
| 2 | 0,25 % FSO (opcional, para pN ≥ 0,4 bar) | |
| 9 | Sob consulta | |
| Conexão elétrica | 100 | Conector macho e fêmea ISO 4400 |
| 200 | Conector macho Binder série 723 (5 polos) | |
| TA0 | Saída de cabo com cabo PVC | |
| TR0 | Saída de cabo com tubo de ventilação | |
| M10 | Conector macho M12x1 (4 polos) / Metal | |
| - | Carcaça de campo compacta, aço inoxidável 1.4301 (304) | |
| Conexão mecânica | KS1 | G1/2" com sensor flush |
| ZS0 / ZS1 | G1/2" ou G1" DIN 3852 com O-ring radial e diafragma flush | |
| Z6 | G3/4" com sensor flush | |
| Z | G1" com sensor flush | |
| C61 / C62 / C63 / C69 | Clamp 3/4" / DN 25 (1") / DN 32 (1½") / DN 50 (2") – DIN 32676 / 3A | |
| M73 / M75 / M76 | Dairy pipe DN 25 / DN 40 / DN 50 (DIN 11851) | |
| P41 | Varivent® DN 40/50 / 3A | |
| 850 | Com elemento de refrigeração até 300°C / 3A | |
| 999 | Sob consulta | |
| Diafragma | 1 | Aço inoxidável 1.4435 (316L) – padrão |
| T | Tântalo (sob consulta) | |
| H | Hastelloy® C-276 (2.4819) (sob consulta) | |
| 9 | Sob consulta | |
| Vedações | 0 | Sem vedação (para Clamp, dairy pipe, Varivent®) |
| 1 | FKM (padrão, para rosca em polegada) | |
| 7 | FFKM (opcional, para rosca em polegada) | |
| 9 | Sob consulta | |
| Fluidos de enchimento | 1 | Óleo de silicone |
| 2 | Óleo compatível com alimentos (FDA) / 3A | |
| 9 | Sob consulta | |
| Versões especiais | 000 | Padrão |
| 200 | Versão especial | |
| 999 | Sob consulta |
1 Pressão absoluta possível a partir de 0,4 bar
2 Padrão: cabo PVC de 2 m sem tubo de ventilação (faixa de temperatura de uso: -5 ... 70°C), outros sob consulta
3 Código TR0 = cabo PVC com tubo de ventilação disponível em diferentes tipos e comprimentos
4 A porca deve ser montada na produção do transmissor de pressão com conexão elétrica em carcaça de campo e conexão mecânica dairy pipe. A porca deve ser pedida como item separado
5 Possível apenas para pN ≥ 1 bar
Varivent® é marca registrada da GEA Tuchenhagen GmbH; Hastelloy® é marca registrada da Haynes International Inc.
Perguntas Frequentes sobre o Transmissor de Pressão DMP 331P
Para quais indústrias o DMP 331P é indicado?
O DMP 331P foi projetado especificamente para as indústrias de alimentos, bebidas e farmacêutica, oferecendo uma versão higiênica com diafragma soldado flush, atendendo aos rigorosos padrões sanitários desses setores.
O DMP 331P possui certificação higiênica EHEDG?
Sim, o DMP 331P possui certificado EHEDG do tipo EL Classe I. A conformidade EHEDG é garantida quando combinada com vedação aprovada, como o T-ring seal (Clamp), O-ring EPDM listado pela FDA (Varivent) ou vedação ASEPTO-STAR k-flex (dairy pipe).
O DMP 331P suporta limpeza CIP/SIP?
Sim, o transmissor suporta processos de limpeza CIP (Clean in Place) e esterilização SIP (Sterilize in Place) em temperaturas de até 150°C.
Quais conexões de processo sanitárias estão disponíveis no DMP 331P?
O DMP 331P está disponível com conexões Clamp (DIN 32676), Varivent®, dairy pipe/tubo leiteiro (DIN 11851), além de roscas em polegada com diafragma flush (G1/2", G3/4" e G1").
Qual a faixa de pressão do transmissor DMP 331P?
O DMP 331P está disponível em faixas de pressão de 0 ... 100 mbar até 0 ... 40 bar, incluindo versões com pressão absoluta e vácuo (-1 ... 0 bar).
O DMP 331P suporta altas temperaturas de processo?
Sim. Com a opção de elemento de refrigeração, o DMP 331P pode operar em meios com temperatura de até 300°C (em sobrepressão) ou 150°C (em vácuo), dependendo do fluido de enchimento e material de vedação utilizado.
Quais fluidos de enchimento estão disponíveis no DMP 331P?
O fluido padrão é óleo de silicone. Há também a opção de óleo compatível com alimentos, conforme norma 21CFR178.3570 (Mobil SHC Cibus 32, Categoria H1, Registro NSF nº 141500), indicado para aplicações com risco de contato incidental com alimentos.
O DMP 331P é resistente a meios corrosivos ou agressivos?
Sim. Além do diafragma padrão em aço inoxidável 1.4435 (316L), o DMP 331P oferece opções de diafragma em Hastelloy® C-276 ou Tântalo, materiais indicados para meios altamente corrosivos.
O DMP 331P possui versão para áreas classificadas (Ex) e sistemas de segurança (SIL)?
Sim, ambas disponíveis apenas para a saída 4 ... 20 mA / 2 fios. A versão Ex ia é aprovada para zonas 0 e 20 (IBExU 10 ATEX 1068 X / IECEx IBE 12.0027X). A versão SIL 2 atende às normas IEC 61508 / IEC 61511 para sistemas de segurança de processo.
Qual a rugosidade superficial do diafragma do DMP 331P?
O diafragma apresenta baixa rugosidade superficial, com Ra < 0,15 μm, minimizando o acúmulo de resíduos e facilitando processos de limpeza e higienização.
O DMP 331P conta com certificados de rastreabilidade de materiais?
Sim. O DMP 331P pode ser fornecido com Certificado de Inspeção 3.1 e Relatório de Teste 2.2, ambos conforme a norma EN 10204, garantindo rastreabilidade de materiais e ensaios.
Onde posso comprar o transmissor de pressão DMP 331P?
A Salcas é distribuidora autorizada Druck e LR-Cal no Brasil, oferecendo o DMP 331P com suporte técnico especializado, ficha técnica completa e condições comerciais personalizadas. Solicite um orçamento diretamente com nossa equipe.
