Descrição
Atendemos todo o Brasil

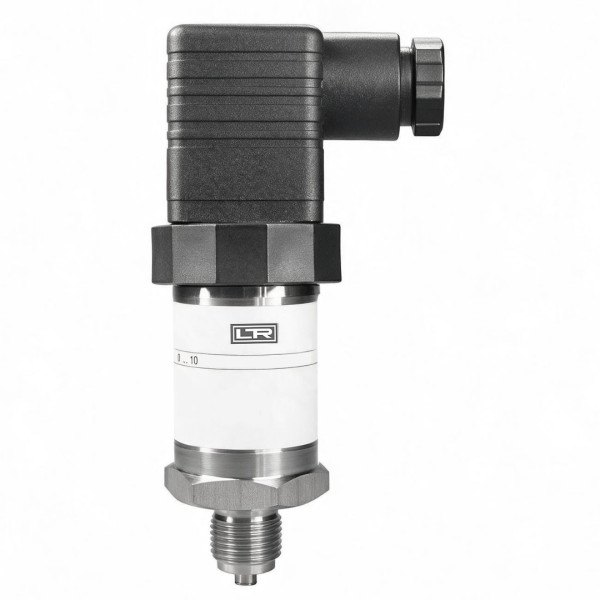

O Transmissor de Pressão DMP 334 é um equipamento industrial de alta performance, desenvolvido para aplicações que exigem medição confiável em sistemas hidráulicos de altíssima pressão — de 0 até 2200 bar. Equipado com sensor de filme fino (thinfilm) soldado diretamente à conexão de pressão, o DMP 334 garante robustez, estabilidade de longo prazo e precisão de 0,35% FSO conforme a norma IEC 60770.

Ideal para engenharia de máquinas, veículos comerciais e hidráulica móvel, o transmissor de pressão DMP 334 une design compacto, resistência mecânica e diversas opções de conexão elétrica e mecânica, tornando-se referência em aplicações industriais que demandam alta pressão e segurança operacional.

Faixas de Pressão Nominal

De 0 ... 600 bar
Até 0 ... 2200 bar

Sinal de Saída Analógico

2 fios: 4 ... 20 mA
3 fios: 0 ... 10 V
Outras opções sob consulta

Versões Opcionais

Versão IS (segurança intrínseca) – Ex ia para gases e poeiras
Conexão de pressão M20 x 1,5 ou 9/16 UNF
Ajuste de span e offset
Diferentes tipos de conexão elétrica

Benefícios do Transmissor de Pressão DMP 334

Alta precisão: exatidão de ≤ ± 0,35% FSO, garantindo medições confiáveis mesmo em condições extremas.
Robustez extrema: sensor soldado que elimina vedações internas, reduzindo pontos de falha e vazamento.
Excelente estabilidade de longo prazo: variação de apenas ± 0,2% FSO ao ano.
Resposta rápida: tempo de resposta inferior a 5 ms, ideal para processos dinâmicos.
Resistência mecânica superior: suporta vibrações de até 10 g RMS e choques de 100 g.
Versatilidade de instalação: múltiplas opções de conexão elétrica e mecânica.
Segurança em áreas classificadas: disponível em versão Ex ia (segurança intrínseca) para zonas 0 e 20.
Ampla faixa de temperatura de operação: de -40°C a 140°C no meio de processo.
Facilidade de ajuste: possibilidade de calibração de offset em campo, sem perda de precisão.

Onde Utilizar o Transmissor de Pressão DMP 334

O DMP 334 é especialmente indicado para aplicações que envolvem altíssima pressão hidráulica, sendo amplamente utilizado em:

Engenharia de plantas e máquinas industriais
Veículos comerciais e hidráulica móvel
Sistemas hidráulicos de prensas e equipamentos pesados
Testes e bancadas de altíssima pressão
Equipamentos de perfuração e mineração
Áreas classificadas com risco de explosão (com opção IS), como indústrias químicas, petroquímicas e de processamento de gases e poeiras combustíveis

Dados Técnicos

Faixa de pressão de entrada

Pressão nominal (manométrica) [bar]	600¹	1000	1600	2000	2200
Sobrepressão [bar]	800	1400	2200	2800	2800

¹ disponível somente com conexão de pressão G1/2" EN 837

Sinal de saída / Alimentação

Padrão	2 fios: 4 ... 20 mA / VS = 12 ... 36 V DC
Opção proteção IS	2 fios: 4 ... 20 mA / VS = 14 ... 28 V DC
Opção 3 fios	3 fios: 0 ... 10 V / VS = 14 ... 36 V DC

Desempenho

Precisão	≤ ± 0,35 % FSO (IEC 60770²)
Carga admissível (corrente, 2 fios)	Rmax = [(VS – VS mín) / 0,02 A] Ω
Carga admissível (tensão, 3 fios)	Rmín = 10 kΩ
Efeitos de influência	Alimentação: 0,05 % FSO / 10 V \| Carga: 0,05 % FSO / kΩ
Estabilidade de longo prazo	≤ ± 0,2 % FSO / ano
Tempo de resposta	< 5 ms
Ajustabilidade	Ajuste de offset possível dentro de ± 5 % da faixa de pressão nominal, sem influência na curva característica e na precisão.

² Precisão conforme IEC 60770 – ajuste por pontos-limite (não linearidade, histerese, repetibilidade)

Efeitos térmicos (Offset e Span) / Temperaturas admissíveis

Erro térmico	≤ ± 0,25 % FSO / 10 K na faixa compensada -20 ... 85 °C
Temperaturas admissíveis	Meio: -40 ... 140 °C \| Eletrônica/ambiente: -25 ... 85 °C \| Armazenamento: -40 ... 100 °C

Proteção elétrica

Proteção contra curto-circuito	Permanente
Proteção contra inversão de polaridade	Sem danos, porém sem funcionamento
Compatibilidade eletromagnética	Emissão e imunidade conforme EN 61326

Estabilidade mecânica

Vibração	10 g RMS (20 ... 2000 Hz)
Choque	100 g / 11 ms

Materiais

Conexão de pressão	Aço inoxidável 1.4542 (17-4 PH)
Carcaça (padrão)	Aço inoxidável 1.4404 (316L)
Carcaça de campo	Aço inoxidável 1.4404 (316L), prensa-cabo: latão niquelado
Vedações (em contato com o meio)	Nenhuma (versão soldada)
Diafragma	Aço inoxidável 1.4542 (17-4 PH)
Partes em contato com o meio	Conexão de pressão / diafragma

Proteção contra explosão (com opção proteção IS)

Aprovação DX13-DMP 334	Zona 0: II 1 G Ex ia IIC T4 Zona 20: II 1 D Ex tD A20 IP65 T 85°C
Valores máximos de segurança	Ui = 28 V, Ii = 93 mA, Pi = 660 mW, Ci ≤ 1 nF, Li ≤ 10 μH
Temperaturas ambientes admissíveis (Zona 0)	-20 ... 60 °C com p atm 0,8 a 1,1 bar
Temperaturas ambientes admissíveis (Zona 1 ou superior)	-25 ... 70 °C

Cabos de conexão (de fábrica)

Capacitância do cabo	Linha de sinal/blindagem e linha de sinal/linha de sinal: 160 pF/m
Indutância do cabo	Linha de sinal/blindagem e linha de sinal/linha de sinal: 1 μH/m

Diversos

Consumo de corrente (saída de corrente)	máx. 25 mA
Consumo de corrente (saída de tensão)	máx. 7 mA
Peso	aprox. 200 g
Posição de instalação	Qualquer
Conformidade CE	Diretiva EMC: 2004/108/EC \| Diretiva de Equipamentos de Pressão: 97/23/EC (módulo A)

Configuração dos pinos

Conexão elétrica	ISO 4400 / Binder 723 (5 pinos)	M12x1 (4 pinos)	Carcaça de campo	Cores dos fios (DIN 47100)
Alimentação +	1	1	IN +	Branco
Alimentação –	2	3	IN –	Marrom
Sinal + (3 fios)	3	4	OUT +	Verde
Terra/Blindagem	Pino 5	-	-	Amarelo/Verde

Conexões elétricas (dimensões em mm)

Padrão: ISO 4400 (IP 65), Binder série 723 (IP 67)
Opção: M12x1 4 pinos (IP 67), saída de cabo (IP 67)³, carcaça de campo compacta (IP 67)

³ Padrão: cabo PVC de 2 m sem tubo de ventilação (temperatura admissível: -5 ... 70 °C)

Conexão mecânica (dimensões em mm)

Padrão⁴: G1/2" EN 837⁵
Opção⁴: Rosca interna M20x1,5 / Rosca interna 9/16-18 UNF

⁴ A versão ajustável não é possível em combinação com a versão IS, carcaça de campo compacta e saída de cabo
⁵ De acordo com a EN 837, a conexão de pressão e o componente complementar para pressões acima de 1000 bar devem ser preferencialmente fabricados em aço inoxidável com resistência à tração RP > 260 N/mm², conforme DIN 17440. A pressão máxima admissível é 1600 bar!
Versão IS: o comprimento total aumenta 25 mm!

Código de Pedido

Categoria	Código	Descrição
Faixa de entrada [bar]	6003	600
	1004	1000
	1604	1600
	2004	2000
	2204	2200
	9999	Sob consulta
	850	Relativo
	140	Faixas de medição especiais
Saída	1	4 ... 20 mA / 2 fios
	3	0 ... 10 V / 3 fios
	9	Sob consulta
Precisão	3	0,35 %
Precisão	9	Sob consulta
Conexão elétrica	100	Conector e soquete de cabo ISO 4400
	200	Conector Binder série 723 (5 polos)
	TA0	Saída de cabo com cabo PVC
	M10	Conector M12x1 (4 polos) / Metal
	-	Carcaça de campo compacta, aço inoxidável 1.4404
	999	Sob consulta
Conexão mecânica	200	G1/2" EN 837
	D28	Rosca interna M20x1,5
	V00	Rosca interna 9/16 UNF
	999	Sob consulta
Vedação	2	Sem vedação (versão soldada)
Vedação	9	Sob consulta
Versões especiais	000	Padrão
	041	Ajustável (Ex-proteção 4 ... 20 mA / 2 fios)
	999	Sob consulta

1 Somente possível com conexão de pressão G1/2" EN 837
2 Cabo disponível em diferentes versões e comprimentos
3 Padrão: cabo PVC de 2 m sem tubo de ventilação (faixa de temperatura de uso: -5 ... 70 °C), opcional cabo com tubo de ventilação
4 De acordo com a EN 837, para pressões a partir de 1000 bar, a conexão de pressão e a contraparte devem ser preferencialmente fabricadas em aço inoxidável conforme DIN 17440, com resistência RP > 260 N/mm². A pressão máxima admissível é 1600 bar!
5 Não possível em combinação com versão Ex, carcaça de campo compacta e saída de cabo com cabo PVC
