- Marca: LR-Cal
- Modelo: LPT 533-IO
-
Download dos Documentos
Catálogo Transmissor de Pressão LPT 533-IO com Interface IO-Link :
Manual Transmissor de Pressão LPT 533-IO com Interface IO-Link :

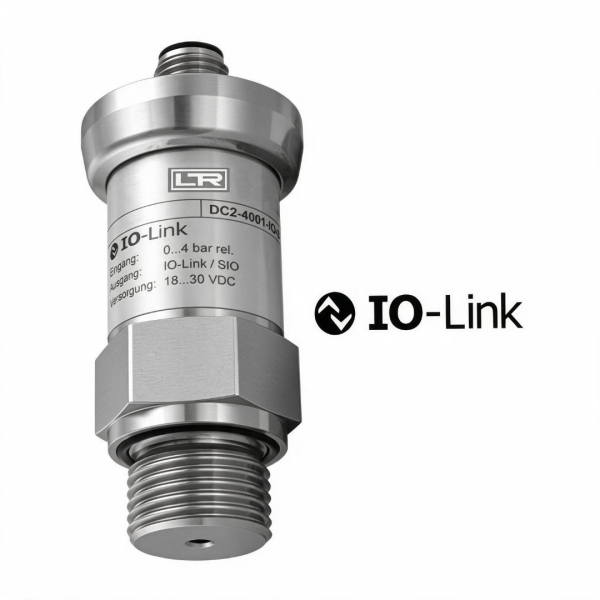

Transmissor de Pressão LPT 533-IO – Sensor Industrial com Interface IO-Link
O Transmissor de Pressão LPT 533-IO é um equipamento industrial digital, equipado com sensor em aço inoxidável e interface de comunicação IO-Link, conforme especificação V 1.1. Indicado para faixas de pressão de 0 ... 100 mbar até 0 ... 400 bar, o LPT 533-IO oferece precisão de até 0,25% FSO (opcional) conforme IEC 60770, sendo uma solução moderna para automação industrial que exige comunicação digital ponto a ponto.
A tecnologia do sensor do LPT 533-IO é a mesma utilizada nos consagrados transmissores DMP 331 e DMP 333, garantindo confiabilidade comprovada. O IO-Link permite parametrização remota, transmissão de valores medidos e integração simplificada ao sistema mestre através de arquivo IODD, sem a necessidade de topologia de barramento complexa.
Com conceito modular, o transmissor de pressão LPT 533-IO permite conexões elétricas e mecânicas customizadas, adaptando-se facilmente a diferentes condições de instalação em campo.
Faixas de Pressão Nominal
- De 0 ... 100 mbar
- Até 0 ... 400 bar
Sinal de Saída Digital
- IO-Link conforme especificação V 1.1
- Taxa de transferência de dados: 38,4 kbit/s
- Perfil smart sensor
Características Especiais
- Comportamento térmico excelente
- Ótima estabilidade de longo prazo
Versões Opcionais
- Conexão de pressão G1/2" flush até 40 bar
- Sensor soldado
- Versões customizadas conforme especificação do cliente
Benefícios do Transmissor de Pressão LPT 533-IO
- Comunicação digital inteligente: interface IO-Link permite parametrização remota e diagnóstico avançado.
- Alta precisão: exatidão de até ± 0,25% FSO, ideal para processos que exigem controle rigoroso.
- Excelente estabilidade de longo prazo: variação de apenas ± 0,1% FSO ao ano em condições de referência.
- Resposta rápida: tempo de resposta inferior a 4 ms em modo SIO.
- Alta taxa de medição: até 400 Hz, adequado para monitoramento dinâmico.
- Robustez mecânica: suporta choques de até 500 g e vibrações de 10 g RMS.
- Longa vida operacional: mais de 100 milhões de ciclos de carga.
- Fácil integração: configuração simplificada via arquivo IODD, sem necessidade de topologia de barramento complexa.
- Versatilidade construtiva: conceito modular com múltiplas opções elétricas e mecânicas.
- Proteção robusta: grau de proteção IP67, adequado para ambientes industriais agressivos.
Onde Utilizar o Transmissor de Pressão LPT 533-IO
O LPT 533-IO é indicado para aplicações industriais que demandam comunicação digital via IO-Link e compatibilidade com aço inoxidável 316L, sendo amplamente utilizado em:
- Engenharia de plantas e máquinas industriais
- Indústria de energia
- Sistemas de automação industrial com IO-Link
- Monitoramento de pressão em processos que exigem alta taxa de amostragem
- Aplicações com necessidade de diagnóstico remoto e parametrização digital
- Processos com meios compatíveis com aço inoxidável 316L
Dados Técnicos
Faixa de pressão de entrada
| Pressão nominal manométrica [bar] | -1…0 | 0,10 | 0,16 | 0,25 | 0,40 | 0,60 | 1 | 1,6 | 2,5 | 4 | 6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pressão nominal absoluta [bar] | - | - | - | - | 0,40 | 0,60 | 1 | 1,6 | 2,5 | 4 | 6 |
| Sobrepressão [bar] | 5 | 0,5 | 1 | 1 | 2 | 5 | 5 | 10 | 10 | 20 | 40 |
| Pressão de ruptura ≥ [bar] | 7,5 | 1,5 | 1,5 | 1,5 | 3 | 7,5 | 7,5 | 15 | 15 | 25 | 50 |
| Pressão nominal manométrica/absoluta [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 |
|---|---|---|---|---|---|---|---|---|---|
| Sobrepressão [bar] | 40 | 80 | 80 | 105 | 210 | 600 | 600 | 1000 | 1000 |
| Pressão de ruptura ≥ [bar] | 50 | 120 | 120 | 210 | 420 | 1000 | 1000 | 1250 | 1250 |
Resistência a vácuo: para pN ≥ 1 bar: resistência ilimitada ao vácuo | para pN < 1 bar: sob consulta
Sinal de saída / Alimentação
| Padrão | IO-Link (transmissão de valor medido) / VS = 18 ... 30 V DC |
|---|---|
| SIO (saída de comutação) | Modo alternativo disponível |
| IO-Link | V 1.1 / slave / perfil smart sensor |
| Transferência de dados | COM 2 – 38,4 kbit/s |
| Modo | SIO / IO-Link |
| Norma | IEC 61131-9 |
Desempenho
| Precisão padrão (pN ≥ 0,4 bar) | ≤ ± 0,35 % FSO |
|---|---|
| Precisão padrão (pN < 0,4 bar) | ≤ ± 0,50 % FSO |
| Precisão opcional (pN ≥ 0,4 bar) | ≤ ± 0,25 % FSO |
| Corrente de comutação (modo SIO) | máx. 200 mA |
| Frequência de comutação | máx. 200 Hz |
| Ciclos de comutação | > 100 x 10⁶ |
| Estabilidade de longo prazo | ≤ ± 0,1 % FSO / ano em condições de referência |
| Tempo de ativação | Modo SIO: aprox. 20 ms |
| Tempo de resposta | Modo SIO: < 4 ms |
| Taxa de medição | 400 Hz |
Precisão conforme IEC 60770 – ajuste por pontos-limite (não linearidade, histerese, repetibilidade)
Efeitos térmicos (offset e span)
| Pressão nominal pN [bar] | -1 … 0 | < 0,40 | ≥ 0,40 |
|---|---|---|---|
| Faixa de tolerância [% FSO] | ≤ ± 0,75 | ≤ ± 1 | ≤ ± 0,75 |
| Faixa compensada [°C] | -20 ... 85 | 0 ... 70 | -20 … 85 |
Temperaturas admissíveis
| Meio | -25 ... 125 °C |
|---|---|
| Eletrônica / ambiente | -25 ... 85 °C |
| Armazenamento | -40 ... 85 °C |
Proteção elétrica
| Proteção contra curto-circuito | Permanente |
|---|---|
| Proteção contra inversão de polaridade | Sem danos, porém sem funcionamento |
| Compatibilidade eletromagnética | Emissão e imunidade conforme EN 61326 |
Estabilidade mecânica
| Vibração | 10 g RMS (25 ... 2000 Hz) conforme DIN EN 60068-2-6 |
|---|---|
| Choque | 500 g / 1 ms conforme DIN EN 60068-2-27 |
Materiais
| Conexão de pressão / carcaça | Aço inoxidável 1.4404 (316L) |
|---|---|
| Vedações (em contato com o meio) – padrão | FKM |
| Vedações – opcional | EPDM |
| Versão soldada | Disponível para pN ≤ 40 bar |
| Diafragma | Aço inoxidável 1.4435 (316L) |
| Partes em contato com o meio | Conexão de pressão, vedação, diafragma |
Diversos
| Consumo de corrente | máx. 15 mA |
|---|---|
| Peso | aprox. 140 g |
| Posição de instalação | Qualquer¹ |
| Classe de proteção | IP 67 |
| Vida operacional | 100 milhões de ciclos de carga |
| Conformidade CE | Diretiva EMC: 2014/30/EU | Diretiva de Equipamentos de Pressão: 2014/68/EU (módulo A)² |
¹ Os transmissores de pressão são calibrados na posição vertical, com a conexão de pressão voltada para baixo. Alterações nessa posição durante a instalação podem causar pequenos desvios no ponto zero para faixas pN ≤ 1 bar.
² Esta diretiva é válida apenas para dispositivos com sobrepressão máxima admissível > 200 bar.
Configuração dos pinos
| Conexão elétrica | M12x1 / metal (4 pinos) |
|---|---|
| Alimentação + | 1 |
| Alimentação – | 3 |
| SIO / IO-Link | 4 |
| Blindagem | Carcaça |
Dimensões / Conexões mecânicas
Padrão: G1/4" DIN 3852
Opcionais:
- G1/2" EN 837
- G1/4" EN 837
- 1/2" NPT
- 1/4" NPT
- G1/2" DIN 3852 conexão aberta (pN ≤ 40 bar)
- G1/2" DIN 3852 com sensor flush (pN ≤ 40 bar)
- G1/2" DIN 3852 com M12x1
- Roscas métricas e outras versões sob consulta
Código de Pedido
| Categoria | Código | Descrição |
|---|---|---|
| Faixa de entrada [bar] | 1000 | 0,10 (manométrica) |
| 1600 | 0,16 | |
| 2500 | 0,25 | |
| 4000 | 0,40 | |
| 6000 | 0,60 | |
| 1001 | 1,0 | |
| 1601 | 1,6 | |
| 2501 | 2,5 | |
| 4001 | 4,0 | |
| 6001 | 6,0 | |
| 1002 | 10 | |
| 1602 | 16 | |
| 2502 | 25 | |
| 4002 | 40 | |
| 6002 | 60 | |
| 1003 / 1603 / 2503 / 4003 | 100 / 160 / 250 / 400 | |
| X102 | -1 … 0 | |
| 9999 | Sob consulta | |
| Saída | IO | IO-Link / SIO |
| Precisão | 3 | 0,35 % FSO (padrão para pN ≥ 0,4 bar) |
| 5 | 0,50 % FSO (padrão para pN < 0,4 bar) | |
| 2 | 0,25 % FSO (opcional, para pN ≥ 0,4 bar) | |
| 9 | Sob consulta | |
| Conexão elétrica | M17 | Conector macho M12x1 (4 pinos) / metal |
| 999 | Sob consulta | |
| Conexão mecânica | 100 | G1/4" DIN 3852 |
| 200 | G1/2" DIN 3852 | |
| 300 | G1/2" DIN 3852 conexão aberta (pN ≤ 40 bar) | |
| 400 | G1/2" EN 837 | |
| H00 | 1/2" NPT | |
| N00 | 1/4" NPT | |
| N40 | G1/4" EN 837 | |
| 999 | Sob consulta | |
| Vedações | 1 | FKM (padrão) |
| 2 | EPDM | |
| 3 | Sem vedação (versão soldada) | |
| 9 | Sob consulta | |
| Versões especiais | 000 | Padrão |
| 999 | Sob consulta |
¹ Pressão absoluta possível a partir de 0,4 bar
² Não disponível para pressão nominal pN > 40 bar
³ Versão soldada disponível apenas com conexões de pressão conforme EN 837, para pN ≤ 40 bar
Perguntas Frequentes sobre o Transmissor de Pressão LPT 533-IO
O que é o IO-Link e qual sua vantagem no transmissor de pressão LPT 533-IO?
O IO-Link é uma interface digital para sensores e atuadores, padronizada mundialmente pela norma IEC 61131-9. Diferente de uma topologia de barramento, funciona como uma comunicação ponto a ponto, permitindo parametrização remota do dispositivo e transmissão dos valores medidos. A integração ao sistema mestre é simplificada por meio do arquivo IODD, facilitando a configuração em ambientes de automação industrial.
Qual a faixa de pressão do LPT 533-IO?
O LPT 533-IO está disponível em faixas de pressão que variam de 0 ... 100 mbar até 0 ... 400 bar, além de versões com pressão absoluta e vácuo (-1 ... 0 bar), atendendo diversas aplicações industriais.
Qual a precisão do transmissor de pressão LPT 533-IO?
O modelo padrão oferece precisão de até ± 0,35% FSO (para pN ≥ 0,4 bar) ou ± 0,50% FSO (para pN < 0,4 bar), conforme IEC 60770. Também há a opção de alta precisão de ± 0,25% FSO para faixas pN ≥ 0,4 bar.
O LPT 533-IO pode ser usado em modo analógico ou de comutação?
Sim. Além do modo IO-Link, o dispositivo suporta o modo SIO (saída de comutação), com corrente máxima de comutação de 200 mA e frequência de até 200 Hz, sendo indicado para aplicações que necessitam de sinal on/off.
Quais materiais são utilizados na construção do LPT 533-IO?
A conexão de pressão e a carcaça são fabricadas em aço inoxidável 1.4404 (316L), com diafragma em aço inoxidável 1.4435 (316L). As vedações padrão são em FKM, com opção de EPDM ou versão soldada (sem vedação) para pressões até 40 bar.
Qual a temperatura de operação admissível do LPT 533-IO?
O meio de processo pode operar entre -25°C e 125°C. A eletrônica e o ambiente suportam de -25°C a 85°C, e o armazenamento é recomendado entre -40°C e 85°C.
O transmissor de pressão LPT 533-IO é resistente a vibrações e choques mecânicos?
Sim. O equipamento suporta vibrações de até 10 g RMS (25 a 2000 Hz) conforme DIN EN 60068-2-6, e choques de até 500 g / 1 ms conforme DIN EN 60068-2-27, garantindo robustez em ambientes industriais severos.
Qual o grau de proteção (IP) do LPT 533-IO?
O LPT 533-IO possui grau de proteção IP 67, sendo adequado para instalação em ambientes industriais expostos a poeira e umidade.
Quais conexões mecânicas estão disponíveis para o LPT 533-IO?
O padrão é G1/4" DIN 3852. Também há opções de G1/2" EN 837, G1/4" EN 837, 1/2" NPT, 1/4" NPT, G1/2" DIN 3852 (aberta ou com sensor flush), além de roscas métricas e versões customizadas sob consulta.
Qual a vida útil operacional do transmissor de pressão LPT 533-IO?
O LPT 533-IO foi projetado para suportar mais de 100 milhões de ciclos de carga, com estabilidade de longo prazo de ± 0,1% FSO ao ano em condições de referência.
Onde posso comprar o transmissor de pressão LPT 533-IO?
A Salcas é distribuidora autorizada Druck e LR-Cal no Brasil, oferecendo o LPT 533-IO com suporte técnico especializado, ficha técnica completa e condições comerciais personalizadas. Solicite um orçamento diretamente com nossa equipe.
