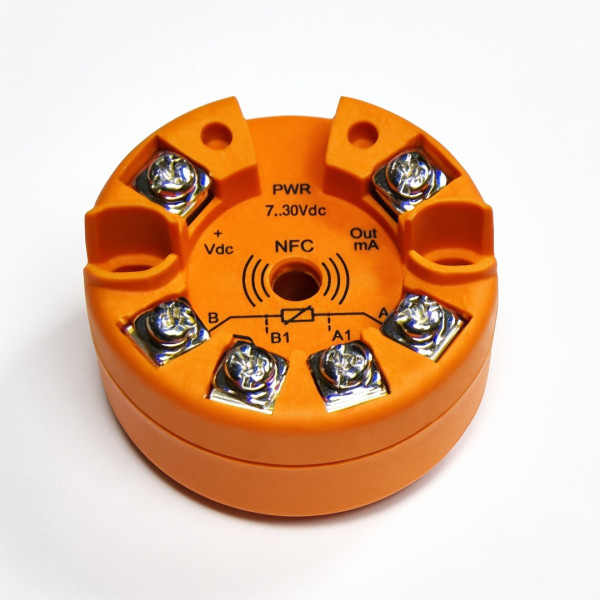

Transmissor de Temperatura | ATT1 | 4 a 20mA | PT100 E Termopar | Cabeçote

O transmissor de sinal para sensores de temperatura ATT1 é um dispositivo eletrônico microprocessado de alta confiabilidade, projetado para converter e retransmitir sinais de sensores industriais em um laço de corrente linear e padronizado de 4 a 20 mA na saída. Com uma faixa de retransmissão totalmente programável, este equipamento oferece uma interface versátil para integrar medições de campo diretamente a CLPs, indicadores e sistemas de aquisição de dados.

O grande diferencial do transmissor ATT1 distribuído pela Salcas é a sua tecnologia de configuração híbrida e simplificada. Ele pode ser programado diretamente no chão de fábrica utilizando um smartphone Android equipado com a tecnologia NFC (Near Field Communication) através do aplicativo gratuito ATNfc, ou em laboratório conectado a um PC Windows por meio do módulo programador RF modelo AFC1 e do software de configuração ATNfcConf. Essa flexibilidade elimina a necessidade de alimentar o transmissor durante a etapa de parametrização.

Com formato ultra compacto, o modelo possui diâmetro de 45 mm e espessura de 23 mm, dimensões ideais para montagem embutida em cabeçotes de sensores de temperatura do padrão **Cabeça DIN/B** ou fixação direta em painéis via **Trilho DIN**. Construído sob rigorosas diretivas internacionais, o ATT1 assegura precisão analítica e estabilidade térmica mesmo operando em ambientes com faixas extremas de temperatura de trabalho.

Principais Características e Recursos Avançados

• Configuração Sem Fio via NFC: Parametrização rápida pelo celular utilizando aproximação magnética, permitindo alterar escalas e tipos de sensores em poucos segundos.
• Entrada Universal Multi-Sensor: Compatibilidade nativa com Termoresistências (RTD), Termopares (TC), sinais lineares de milivoltagem (mV) e potenciômetros.
• Linearizações Personalizadas: Suporta até 3 curvas de linearização customizadas configuráveis em até 96 segmentos, ideal para tanques irregulares ou sensores especiais.
• Saída de Corrente Reversível: Permite inverter logicamente o sinal de saída do laço (ex: configurando de 20 a 4 mA conforme a necessidade do processo).
• Compensação Flexível de Junta Fria: Opção de desativar a compensação interna de junta fria para testes metrológicos ou calibrações de bancada.

Especificações Técnicas do Transmissor ATT1

Os parâmetros abaixo consolidam as capacidades de leitura, limites operacionais e certificações normativas do equipamento:

Dimensões Mecânicas para Instalação

O design circular compacto foi projetado para otimizar o espaço interno do cabeçote do sensor, evitando o esmagamento dos fios de ligação e facilitando o encaixe perfeito da pastilha:

Vantagens de Implementar o Transmissor ATT1 na Indústria

• Imunidade Eletromagnética: Ao converter o sinal fraco e suscetível do sensor (como os milivolts de um termopar) em um sinal robusto de 4 a 20 mA, o ATT1 protege a transmissão contra ruídos elétricos gerados por inversores de frequência e motores.
• Configuração Isolada e Segura: A programação via NFC permite ajustar os limites de escala sem precisar ligar cabos elétricos ou alimentar o circuito com fontes externas, trazendo total segurança ao operador.
• Economia de Estoque: Por possuir entrada universal (RTD/TC), uma única peça em estoque pode servir de reposição para múltiplos tipos de sensores diferentes em toda a planta fabril.

Perguntas Frequentes Sobre o Transmissor de Sinal NFC ATT1

1. Como funciona a programação do transmissor ATT1 pelo smartphone?

O processo é realizado por indução através da tecnologia NFC. Basta abrir o aplicativo gratuito ATNfc em um smartphone Android compatível, configurar os parâmetros desejados (como tipo de sensor e faixa de temperatura de trabalho) e aproximar a traseira do celular do corpo do transmissor. Os dados são transferidos instantaneamente mesmo com o equipamento desligado.

2. Posso instalar o transmissor ATT1 fora do cabeçote do sensor?

Sim. Embora ele seja projetado nativamente para encaixe em cabeçotes do tipo Cabeça DIN/B, o transmissor ATT1 pode ser facilmente adaptado para fixação interna em painéis elétricos utilizando suportes ou presilhas adequadas para o padrão de Trilho DIN.

3. O que são as 3 linearizações personalizáveis com 96 segmentos?

São tabelas de calibração que permitem ao usuário criar uma curva de correção sob medida para o sinal de entrada. Se você possuir um sensor com comportamento não linear ou precisar realizar a leitura em um processo de geometria irregular, é possível programar até 96 pontos de correspondência exata para garantir que a saída de 4 a 20 mA seja perfeitamente proporcional ao valor real.

4. O transmissor necessita de fonte externa para funcionar em operação normal?

Sim. Durante a operação de leitura e transmissão na malha de automação, o ATT1 opera no conceito de loop de corrente a dois fios, sendo alimentado diretamente pelo próprio laço de sinal (geralmente fontes de 12 a 24 Vcc fornecidas pelo CLP ou fonte auxiliar).

5. Onde adquirir o transmissor ATT1 com suporte técnico qualificado no Brasil?

A Salcas é fornecedora consolidada de instrumentação térmica e industrial. Ao adquirir o transmissor ATT1 na Salcas, sua empresa conta com garantia de fábrica, fornecimento de nota fiscal eletrônica e total assessoria de engenharia para integrar o transmissor aos seus sensores de temperatura de fabricação própria.
