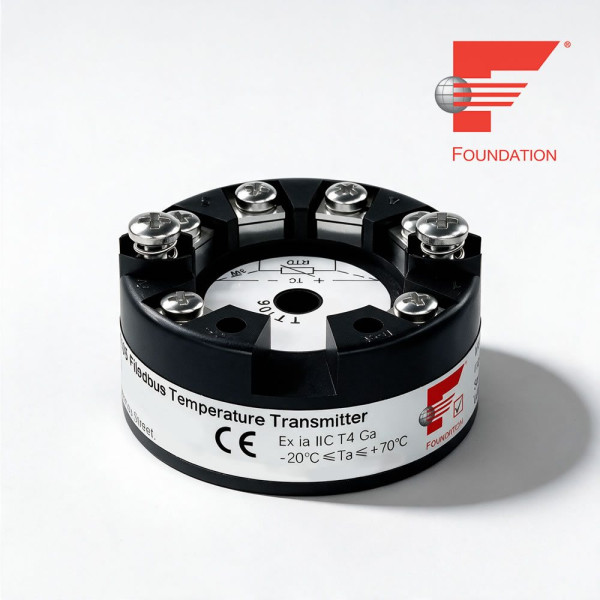

Transmissor de Temperatura Fieldbus TT106F

Marca: Microcyber
Modelo: TT106F

Visualizações: 2

Download dos Documentos

Catálogo Transmissor de Temperatura Fieldbus TT106F :

Manual Transmissor de Temperatura Fieldbus TT106F :

Certificado Transmissor de Temperatura Fieldbus TT106F :

Qtd

Orçamento

Ir para o Carrinho Faça uma Pergunta

Imagens Meramente Ilustrativas

Saiba mais sobre o instrumento acessando nosso catálogo técnico.

Nos reservamos no direito de alterar as informações contidas no site e catálogos técnicos dos produtos

Somos Fabricantes de Termopares, Termoresistências PT100 e Sensores de Temperatura

Descrição
Atendemos todo o Brasil

Se o seu processo exige medição de temperatura confiável, estável e sem margem para erro, o Transmissor de Temperatura Salcas TT106F é a solução ideal. Com precisão de até ±0,15°C para PT100 e comunicação digital via protocolo FOUNDATION Fieldbus H1, este transmissor inteligente foi desenvolvido para atender às exigências das indústrias de petróleo, química, geração de energia e metalurgia, garantindo dados precisos exatamente quando você mais precisa deles.

Como especialista em Transmissores de Temperatura tipo bolacha, a Salcas apresenta o NCS-TT106F: um transmissor de temperatura inteligente, modular e de canal único, desenvolvido para quem não pode abrir mão de confiabilidade, estabilidade de longo prazo e alta precisão de medição. Com baixo drift de temperatura e funções avançadas de diagnóstico, este equipamento foi projetado para atender às etapas mais críticas do seu processo, consolidando-se como um dispositivo de campo indispensável no controle de processos industriais. Compatível com diversos tipos de termorresistências (RTDs), termopares (TCs), resistores (Ω) e sensores de tensão (mV), o NCS-TT106F opera com o protocolo de comunicação FOUNDATION Fieldbus (FF) e conta com certificações internacionais de antiexplosão, CE-EMC, PAC, EAC e FCG — garantias de qualidade e segurança para as indústrias de petróleo, química, geração de energia e metalurgia que confiam na Salcas.

Um Único Transmissor, Múltiplas Possibilidades de Sensor

Chega de se preocupar com compatibilidade. O TT106F suporta PT100, PT1000, CU50, CU100, resistências de 0-500Ω e 0-4000Ω, termopares tipo B, E, J, K, N, R, S, T, e sinais de tensão de -100mV a +100mV. A conexão de canal único aceita ligação RTD em 2, 3 ou 4 fios, adaptando-se ao sensor que você já possui na sua planta, sem necessidade de trocas de infraestrutura.

Precisão que Você Pode Confiar, Ano Após Ano

Investir em instrumentação de qualidade significa reduzir paradas não programadas e retrabalho. Com drift de temperatura de apenas ±0,003°C por °C para PT100, o TT106F mantém a estabilidade da medição ao longo do tempo, protegendo seu processo contra desvios silenciosos que comprometem a qualidade do produto final.

Diagnóstico Inteligente que Antecipa Problemas

Detecção automática de circuito aberto e curto-circuito significa manutenção preditiva, não corretiva. Identifique falhas de sensor antes que elas parem sua produção, com calibração de dois pontos e multiponto (até 16 pontos) totalmente configuráveis para máxima exatidão em campo.

Segurança Certificada para Áreas Classificadas

Opere com tranquilidade em ambientes de risco. O TT106F possui certificação Ex ia IIC T4 Ga conforme requisitos FISCO, além de certificações internacionais CE-EMC, PAC, EAC e FCG (FieldComm Group), assegurando conformidade e segurança operacional em qualquer instalação industrial.

Integração Simples com seu Sistema de Controle

Com blocos de função padrão FOUNDATION Fieldbus (Resource Block, dois blocos transdutores, dois blocos AI e um bloco PID) e arquivos EDD compatíveis com os principais sistemas DCS do mercado, a integração do TT106F ao seu sistema de controle é rápida e sem complicações.

Instalação Flexível, Onde Você Precisar

Com montagem padrão em cabeçote sensor DIN Tipo B e suporte a múltiplas topologias de rede (ponto a ponto, barramento com ramificações, encadeamento e árvore), o TT106F se adapta ao layout da sua planta, com barramento de até 1.900 metros, extensível a 10 quilômetros com repetidores.

Especificações Técnicas

Especificação	Detalhamento
Interface de barramento	FOUNDATION Fieldbus H1
Alimentação do barramento	9 a 32 VDC (9 a 17,5 VDC em segurança intrínseca)
Sinal de entrada	PT100, PT1000, CU50, CU100, resistência 0-500Ω e 0-4000Ω, termopares B/E/J/K/N/R/S/T, -100mV a +100mV, TC e RTD personalizados
Número de canais	Canal único
Ligação RTD	2, 3 ou 4 fios
Tempo de atualização	0,5s
Temperatura de operação	-40°C a 85°C
Temperatura de armazenamento	-40°C a 85°C
Faixa de umidade	5% a 95% UR
Isolação elétrica	1000 VAC
Efeito de tensão	±0,005%/V
Grau de proteção	Terminal IP00; Invólucro IP40
Certificação antiexplosão	Ex ia IIC T4 Ga
Precisão PT100	±0,15°C (-200°C a 850°C), drift ±0,003°C/°C
Precisão PT1000	±0,15°C (-200°C a 850°C), drift ±0,005°C/°C
Precisão CU50 / CU100	±0,15°C / ±0,10°C (-50°C a 150°C)
Precisão termopar tipo K	±0,40°C (-200°C a 1372°C), drift ±0,025°C
Precisão termopar tipo J	±0,35°C (-190°C a 1200°C), drift ±0,01°C
Precisão termopar tipo T	±0,35°C (-200°C a 400°C), drift ±0,015°C
Precisão termopar tipo E	±0,20°C (-200°C a 1000°C), drift ±0,025°C
Precisão termopar tipo N	±0,50°C (-190°C a 1300°C), drift ±0,015°C
Precisão termopar tipo R / S	±0,75°C / ±0,70°C (0°C a 1768°C), drift ±0,023°C
Precisão termopar tipo B	±0,77°C (500°C a 1810°C), drift ±0,050°C
Precisão sinal mV	±0,025mV (-100mV a +100mV), drift ±0,001mV
Precisão de compensação de junta fria	±0,5°C
Rejeição de modo comum/diferencial	≥70dB (50Hz e 60Hz)

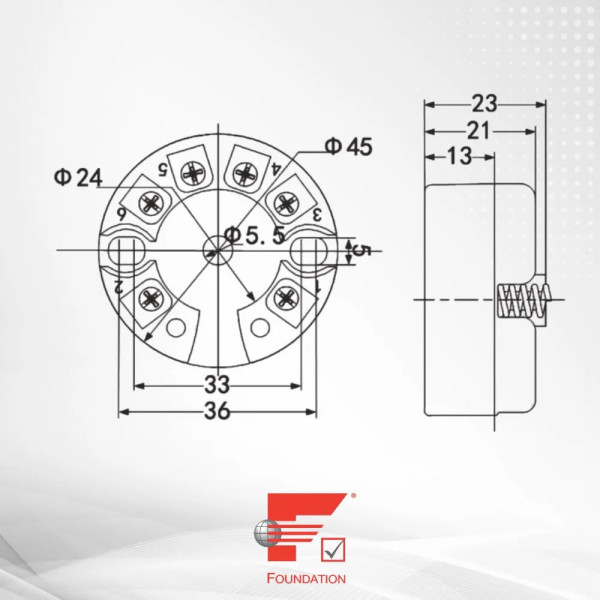

Dimensões	TT106F: Ø45x23mm; TT106F-R1: 110x99x22,5mm
Material do invólucro	Nylon
Comprimento máximo do barramento	1.900m (até 10km com repetidores)

Perguntas Frequentes

Qual a precisão do Transmissor de Temperatura Salcas TT106F com sensor PT100?

A precisão é de ±0,15°C na faixa de -200°C a 850°C, com drift de temperatura de ±0,003°C por °C.

O TT106F pode ser usado em áreas classificadas?

Sim. O equipamento atende aos requisitos de segurança intrínseca FISCO e possui certificação Ex ia IIC T4 Ga.

Quais tipos de sensores são compatíveis com o transmissor?

PT100, PT1000, CU50, CU100, resistências de 0-500Ω e 0-4000Ω, termopares tipo B, E, J, K, N, R, S, T, sinais de tensão de -100mV a +100mV, além de sensores RTD e TC personalizados.

O transmissor possui compensação de junta fria?

Sim. Oferece compensação interna, externa via valor fixo, externa via PT100 de dois fios (precisão ±0,15°C) ou desativação completa da compensação.

Qual o comprimento máximo do barramento FOUNDATION Fieldbus?

O comprimento máximo é de 1.900 metros, podendo ser estendido a até 10 quilômetros com o uso de repetidores.

Fale com Nossa Equipe Técnica

Não deixe a precisão do seu processo em segundo plano. Solicite agora um orçamento personalizado com a Salcas Instrumentação Industrial e conte com suporte técnico especializado e logística ágil para todo o território nacional.
