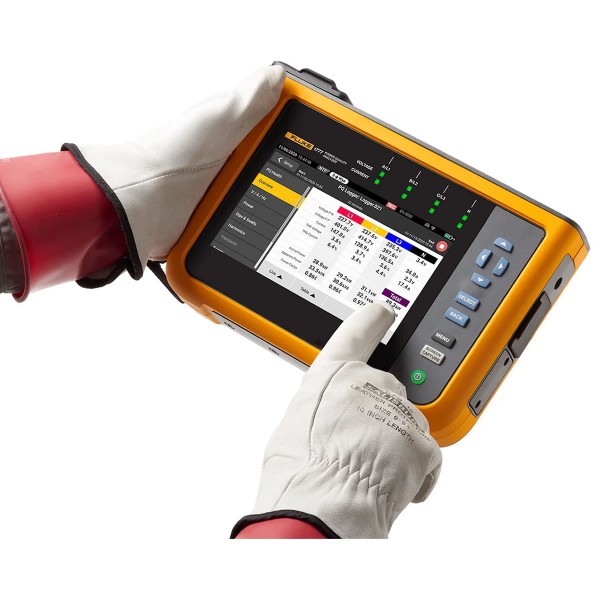

Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
- Marca Fluke
- Modelo: Fluke 1770
-
Documentos em Pdf
Principais recursos dos Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
- Meça a potência e os parâmetros de qualidade de energia automaticamente
- Qualidade de energia em um piscar de olhos para solução de problemas mais rápida
- Visualize facilmente os dados de medição de V/A/Hz, potência, afundamentos, elevações e harmônicos
- Capture transientes de alta velocidade de até 8 kV
- Alimentação diretamente do circuito de medição sem um único cabo com tomada
Informações gerais sobre o produto: Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
Medições automáticas. Mais flexibilidade. Melhores resoluções de problemas em qualidade da energia.
Os Analisadores Trifásicos de Qualidade de Energia da Série Fluke 1770 eliminam as complexidades do registro, solução de problemas e análise de qualidade de energia. Projetada para ser a maneira mais rápida e fácil de realizar estudos de qualidade de energia, a Série 1770 oferece medições automáticas, interface de usuário e configuração fáceis, as melhores especificações da indústria e uma plataforma de relatórios simplificada. O instrumento também pode ser alimentado diretamente do circuito de medição, eliminando a necessidade de encontrar uma tomada elétrica ou usar um cabo de extensão longo
Com a Série 1770, você nunca perderá um evento crítico de qualidade de energia, de transientes rápidos de até 8 kV, harmônicos de até 30 kHz, afundamentos e elevações, bem como as medições de tensão, corrente e potência que permitem caracterizar seu sistema elétrico.
Salvamento automático de captura
Esteja você realizando uma verificação rápida do sistema ou um estudo detalhado da qualidade de energia, dados consistentes são essenciais. A Série Fluke 1770 oferece um sistema de captura de medição automática exclusivo que ajuda a garantir que você está coletando os dados certos todas as vezes, ao mesmo tempo que oferece a flexibilidade de selecionar e ajustar parâmetros específicos conforme necessário. Mais de 500 parâmetros de qualidade de energia são capturados por padrão e a configuração guiada facilita a seleção dos parâmetros corretos para o sistema em que você está trabalhando. Os dados registrados podem ser visualizados, baixados e compartilhados instantaneamente com o software Fluke Energy Analyze Plus, para que você nunca precise esperar para terminar uma sessão antes de revisar os resultados ou analisar os dados.
Visão geral dos Analisadores de Qualidade de Energia Trifásicos Fluke Série 1770
Registrador de Qualidade da Energia
Máxima confiança na medição
Os equipamentos da Série Fluke 1770 são 2 em 1 ao combinam a funcionalidade de solução de problemas de um medidor de qualidade de energia com análises robustas e recursos de registro de um analisador de qualidade de energia independente - em um único dispositivo portátil fácil de usar.
A função "Medidor de Qualidade de Energia (QE)" dá a você acesso imediato aos dados ao vivo na tela, em campo, para que você possa identificar rapidamente problemas potenciais durante a solução de problemas. A função detalhada "Registro e Análise de Qualidade de Energia (QE)" elimina a complexidade ao realizar estudos de qualidade de energia, guiando você por um processo de configuração e garantindo que esteja capturando os dados corretos, sempre. Junte esses modos de medição com a exclusiva função de autocorreção de conexão de medição e você pode ter certeza de que nunca precisará se preocupar em voltar para uma segunda medição — mesmo que não tenha certeza sobre o que procurar quando começar.
Software de análise avançado com relatórios fáceis de criar
Os Analisadores de Qualidade de Energia Série Fluke 1770 vêm de fábrica com o poderoso software Fluke Energy Analyze Plus, projetado para eliminar os aborrecimentos encontrados com outros softwares de aplicação multifuncional. O Energy Analyze Plus ajuda você a avaliar os dados de qualidade de energia desde o primeiro momento e sem treinamento extensivo.
O Energy Analyze Plus torna o download, a análise, o rastreamento e a geração de relatórios de qualidade de energia e dados de energia mais fáceis do que nunca. Compare rapidamente os resultados com os valores históricos, compare com as normas da indústria, compare os dados medidos com as condições locais e crie uma imagem mais completa do que está ocorrendo em sua instalação, mesmo quando os dados ainda estão sendo coletados. O Energy Analyze Plus oferece suporte unificado para os Fluke Série 1730, 1740 e 1770 de Registradores de Energia e Analisadores de Qualidade de Energia.
Configuração e download "na oficina" e "no campo" com o software aplicativo para PC
Downloads simples dos dados através de pendrive USB, WiFi, LTE, Ethernet com fio ou cabo USB
Analise cada detalhe medido do consumo de energia e o estado de integridade da qualidade de energia com a criação de relatório automatizada
O relatório com um toque cria análises padronizados em conformidade com os padrões como EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2, ou exporta dados em formato compatível PQDIF ou NeQual ou CSV para uso em software de terceiros
A análise avançada permite que o usuário escolha qualquer parâmetro registrado disponível e crie uma visão altamente personalizada das medições para correlação avançada de dados
Qualidade de Energia
Transiente do Registrador de Qualidade de Energia
Captura de transientes de alta velocidade
Os transientes afetam negativamente os sistemas saudáveis todos os dias e seu potencial de danificar os seus ativos não pode ser subestimado. Esteja o seu sistema passando por transientes impulsivos ou oscilatórios, os resultados podem ser devastadores e causar problemas que variam de falhas de isolamento a falhas totais do equipamento. O Fluke 1775 e o Fluke 1777 incorporam tecnologia avançada de captura de transientes para ajudar você a identificar claramente os transientes de tensão de alta velocidade, para que você tenha os dados de que precisa para interrompê-los. O Analisador de Qualidade de Energia Fluke 1775 tem capacidade de amostragem de 1 MHz para capturar transientes rápidos, enquanto o Analisador de Qualidade de Energia Fluke 1777 tem capacidade de amostragem de 20 MHz para capturar os transientes mais rápidos em detalhes.
De sistemas industriais tradicionais a sistemas de energia renovável e veículos elétricos, nós ajudamos você
A Série Fluke 1770 foi projetada para ser segura e fácil de usar em qualquer ambiente de medição. A Série 1770 permite capturar uma gama completa de variáveis de qualidade de energia, bem como formas de onda de alta velocidade, transientes de alta velocidade e harmônicos de frequência mais altos, todos instantaneamente visíveis na grande tela de alta resolução. Com a melhor classificação de sobretensão CAT IV 600 V/CAT III 1000 V, esses analisadores podem ser usados na entrada de serviço ou a jusante, medindo entradas CA e CC e harmônicos medindo até 30 kHz. Com a Série 1770, você pode ter certeza de que irá capturar os dados de que precisa para tomar melhores decisões de manutenção, independentemente da tarefa.
| Aplicações | 1773 | 1775 | 1777 |
|---|---|---|---|
| Pesquisas de energia e testes de carga | • | • | • |
| Estudos de harmônicos | • | • | • |
| Trepidar incômodo em disjuntor | • | • | |
| Estudos da qualidade de energia da rede elétrica | • | • | |
| Detecção de falhas em equipamentos causadas por transientes | • | • |
Em conformidade com padrões internacionais
O Fluke Série 1770 oferece a melhor precisão da categoria que você espera de um Analisador de Qualidade de Energia Fluke em um futuro pacote compatível com IEC 61000-4-30 Classe A edição 3. Além disso, a Série 1770 foi projetada para atender aos requisitos modernos da edição Classe A, para conformidade com EN 50160 e IEEE 519, então você estará preparado para enfrentar os futuros requisitos de medição, hoje mesmo.
Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
Trabalhe onde, quando e como quiser
Os dias no trabalho nunca são iguais. Você precisa de um analisador de qualidade de energia que possa ir onde você for e fazer o que for necessário quando necessário. Com uma gama completa de acessórios e recursos integrados, a Série Fluke 1770 facilita a realização do seu trabalho. O design ergonômico fino e a alça de mão integrada facilitam o manuseio. O kit de fixação incluso facilita a instalação do analisador em um gabinete. A fonte de alimentação interna integrada permite que a unidade seja alimentada diretamente do circuito medido, enquanto uma bateria de 90 minutos ajuda a garantir que você ainda possa acessar e revisar os dados mesmo quando não estiver conectado a um sistema ativo.
Transfira dados de forma rápida e fácil para o seu PC usando USB C, USB A, Ethernet, WiFi, opções com suporte para rede de celular, dependendo de seus requisitos. Com um módulo GPS interno e um cabo de extensão de antena com isolamento duplo opcional, para amplificar os sinais GPS em ambientes internos, você pode sincronizar facilmente os dados para resolução de problemas e análises mais precisas.
Calcula limites de harmônicos de corrente
Ao fazer download de dados dos Analisadores de Qualidade de Energia Fluke 1770, o software Energy Analyze Plus incluído pode comparar a tensão medida e os dados estatísticos de harmônicos de corrente com diferentes padrões, como EN 50160 ou IEEE 519, para determinar se eles excedem os limites de conformidade. Esse recurso avançado de manutenção preditiva permite que harmônicos de corrente sejam observados antes que distorções apareçam na tensão, permitindo que você evite falhas inesperadas ou situações de não conformidade e aumente o tempo de atividade do sistema. Com a proliferação de cargas baseadas em inversores e geração de energia, manter os harmônicos de corrente sob controle está se tornando cada vez mais crítico para garantir qualidade de energia confiável e evitar tempo de inatividade do sistema.
Especificações: Analisadores de Qualidade de Energia Trifásica Fluke Série 1770
Principais recursos
| Entradas de tensões | |
|---|---|
| Número de entradas | 4 entradas, 3 fases e neutro referenciado a PE (5 conectores) |
| Categoria de medição | 1000 V CAT III / 600 V CAT IV |
| Tensão máxima de entrada | 1000 V rms/1000 V cc (1700 Vpk) |
| Faixa de tensão nominal | Transformador estrela e fase única: variável (50 V – 1000 V) Delta: variável (100 V – 1000 V) em conformidade com IEC 61000-4-30 Classe A para tensões nominais (Vdin) 100 V – 690 V |
| Impedância de entrada | 10 MΩ entre P-P e P-N, 5 MΩ entre P-PE e N-PE |
| Largura de banda | CC a 30 kHz para medições QE, excluindo transientes |
| Resolução | Amostragem síncrona de 24 bits |
| Frequência de amostragem | 80 KS/s a 50/60 Hz |
| Escala | 1:1, variável para uso de transformadores potenciais |
| Transientes de tensão | |
|---|---|
| Faixa de medição | ±8 kV |
| Taxa de amostra | 1775: 1 MS/s 1777: 1 MS/s, 20 MS/s |
| Largura de banda | CC a 1 MHz |
| Trigger | Nível de trigger ajustável. Trigger em componentes de alta frequência > 1.5 kHz |
| Resolução | Amostragem síncrona de 14 bits |
| Entradas de corrente | ||
|---|---|---|
| Número de entradas | 4 entradas, 3 fases e neutro, faixa selecionada automaticamente para o sensor conectado | |
| Faixa | CA | de 1 A a 1.500 A com i17XX-FLEX1500 12 de 1 A a 1.500 A com i17XX-FLEX1500 24 de 3 A a 3.000 A com i17XX-FLEX3000 24 de 6 A a 6.000 A com i17XX-FLEX6000 36 de 40 mA a 40 A com alicate i40s-EL de 4 A a 400 A com alicate i400s-EL |
| CC | 20 A a 2000 A com alicate 80i-2010-EL | |
| Largura de banda | CC a 30 kHz | |
| Resolução | Amostragem síncrona de 24 bits | |
| Frequência de amostragem | 80 KS/s a 50/60 Hz | |
| Escala | 1:1, variável | |
| Tensão de entrada | Pinça: 50 mV/500 mV rms; CF 2.8 Bobina Rogowski: 15 mVrms/150 mVrms a 50 Hz, 18 mVrms/180 mVrms a 60 Hz; CF 4 todos na faixa nominal da sonda |
|
| Impedância de entrada | 11 kΩ | |
| Entradas Aux | |
|---|---|
| Conexão com fio via adaptador 17XX-AUX | |
| Número de entradas | 2 |
| Faixa de entrada | Direto: 0 V CC até ± 10 V CC 0 V até 1000 V CC |
| Impedância de entrada | Direto: 2,92 MΩ |
| Fator de escala | Formato: mx + b (ganho e deslocamento (offset)) configurável pelo usuário |
| Unidades exibidas | Configurável pelo usuário (até 8 caracteres, por exemplo °C, psi ou m/s) |
| Tensão e corrente de aquisição de dados | |
|---|---|
| Frequência da rede de entrada | CC, 50/60 Hz 15 % (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz) |
| Topologias | 1-φ, 1-φ IT, fase dividida, φ- 3 delta, 3-φwye IT, 3-φ Aron/Blondel (delta de 2 elementos), 3- φ delta aberto, φ- 3 delta de perna alta |
| Armazenamento de Dados | Fluke 1773/1775: 8 GB interno (expansível com cartão microSD) Fluke 1777: Cartão microSD de 32 GB (instalado) |
| Capacidade da memória | Tipicamente 10 sessões de registro de 8 semanas com intervalos de 1 minuto e 100 eventos. O número de sessões de registro e períodos de registro possível depende dos requisitos do usuário |
| Precisão em tempo real | Interno: 3 ppm (0,26 s por dia, 8 s por mês) NTP (horário da internet): Dependendo da latência da Internet, típico < 0,1 s absoluto para UTC GPS: < 1 ms absoluto para UTC |
| Intervalo de tendência | |
|---|---|
| Parâmetro medido | Consultar o manual do operador |
| Intervalo de tendência | Selecionada pelo usuário: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min |
| Intervalo de média para valores mín./máx. | Tensão, Corrente: RMS de ½ ciclo (20 ms a 50 Hz, 16,7 ms a 60 Hz) Aux, potência: 200 ms |
| Distorção harmônica total | A THD para tensão e corrente é calculada em 50 harmônicos |
| Medições de qualidade de energia | ||
|---|---|---|
| Parâmetro medido | Consultar o manual do operador | |
| Harmônicos | h0 ... h50 % fundo e RMS para tensão, corrente e potência Ângulos de fase para tensão e corrente até h11 |
|
| Inter-harmônicos | ih0 ... Ih50 % fundo e RMS para tensão e corrente |
|
| Supraharmônicos | 2 a 9 kHz com bins de 200 Hz 9 a 30 khz com bins de 2 kHz RMS para tensão e corrente |
|
| Método de medição de harmônicas | Bins agrupados, subagrupados e de harmônicos simples de acordo com IEC 61000-4-7. Método selecionado automaticamente com base no padrão QE configurado ou configurável pelo usuário. |
|
| Distorção harmônica total | Calculado em até 50 harmônicas (depende do padrão QE selecionado) | |
| Sinalização da rede de distribuição de energia | 2 frequências na faixa de 110 Hz a 3000 Hz | |
| Eventos | Tensão | Afundamento, elevação, interrupção, mudança rápida de tensão, sinalização da rede elétrica, desvio da forma de onda, transientes |
| Corrente | Corrente de arranque (inrush) | |
| Registros disparados | Meio ciclo RMS de tensão e corrente por 10 s Forma de onda de tensão e corrente por 10/12 ciclos Sinalização da rede de distribuição de energia: 200 ms RMS de tensão de sinalização da rede até 120 s Transientes: forma de onda de tensão (Fluke 1777: 1 MS/s ou 20 MS/s, 500.000 pts, Fluke 1775: 1 MS/s, 25,000 pts) |
|
| Conformidade com o padrão | |
|---|---|
| Energia | IEEE 1459 |
| Harmônicos | IEC 61000-4-7: Classe 1 IEEE 519 (harmônicos de curto prazo e de muito curto prazo) |
| Cintilação | IEC 61000-4-15 Classe F1 |
| Qualidade de Energia | IEC 61000-4-30 Classe A, IEC 62586 PQI-A-PI |
| Conformidade de qualidade de energia | EN 50160 + GOST + NEQUAL + NETCODE + FOL |
| Interfaces | |
|---|---|
| Ethernet | 1 Gbit/s 1000BASE-T |
| USB type A | USB 2.0 de alta velocidade para unidades flash USB para transferência de dados de medição, atualizações de firmware e instalação de licença. Corrente máx. de alimentação: 500 mA |
| USB-C | USB 2.0 de alta velocidade para download de dados para PC e calibração (é necessário um cabo USB type-A para USB-C ou USB-C para USB-C) Fonte de alimentação auxiliar para o analisador (é necessário um adaptador de alimentação USB-C PD 2.0 ou superior com 9 V 1.8 suporte A) USB 3.0 de supervelocidade para flash drives USB-C para transferir dados de medição, atualizações de firmware e instalação de licença. Corrente máx. de alimentação: 900 mA |
| Módulo Wi-Fi/BLE1 | Rede sem fio 802.11 CA 2,4 GHz/5 GHz, suporte para ponto de acesso simultâneo e modo cliente Bluetooth 5.0/BLE Antena: Interna e externa2 |
| Módulo LTE/4G3 | LTE-A Cat 12 Cobertura mundial LTE-A e UMTS/HSPA Antena: Externa2 |
| GPS | Conector MCX para conectar uma antena GNSS para GPS/GLONASS2 |
| 1 Não nas versões 177X/BASIC 2 É necessário um cabo de extensão de 5 m, Fluke n/p 5263915 A disponibilidade e os provedores suportados variam de acordo com o país. Verifique com seu representante regional da Fluke. |
|
Precisão de medição elétrica
| Parâmetro | Faixa | Resolução | Precisão intrínseca nas condições de referência % da leitura + % da Escala Total |
|
|---|---|---|---|---|
| Tensão | 1.000 V | 0,1 V | 0,1% da tensão nominal de acordo com IEC 61000-4-30 Classe A1,2 ±(0,04 % + 0,004 %)3 |
|
| Afundamentos e elevações de tensão | - | 0,1 V | 0,2% de Vnom1,2 | |
| Transientes de tensão | ±8 kVpk | - | ±5 % +0,25 %) | |
| Harmônicos/inter-harmônicos de tensão | 100% | 0,1% / 0,1 mV | ≥ 1% Vnom1: ± 2,5% de leitura. <1 % Vnom1: ± 0.025 Vnom |
|
| THD na tensão | 100% | 0,1% / 0,1 V | ± (2,5% + 0,5%) | |
| Distorções de tensão de 2-9 kHz | 100 V, máx. | 0,1 mV | ±(2,5% + 0,1 V) | |
| Distorções de tensão de 9-30 kHz | 100 V, máx. | 0,1 mV | ±(2,5% + 0,1 V) | |
| Corrente (modo alicate Rogowski) |
Com iFlex 1500 A, i17XX-FLEX1500 24 |
150 A 1.500 A |
0,01 % 0,1 A |
± (1 % + 0,02 %) |
| Com iFlex 3000 A, i17XX-FLEX3000 24 |
300 A 3000 A |
0,01 A 0,1 A |
± (1 % + 0,03 %) | |
| Com iFlex 6000 A, i17XX-FLEX6000 36 |
600 A 6000 A |
0,1 A 1 A |
± (1,5 % + 0,03 %) | |
| Com alicate CA de 40 A, i40s-EL |
4 A 40 A |
0,001 A 0,01 A |
± (0,7 % + 0,02 %) | |
| Com alicate CA de 400 A, i400s-EL |
40 A 400 A |
0,01 A 0,1 A |
±(2 % + 0,2 %) ±(0,7 % + 0,1 %) |
|
| Com alicate CA/CC 2000 A, 80i-2010s-EL |
200 A 2000 A |
0,01 A 0,1 A |
± (0,8 % + 0,2 %) | |
| Corrente mín./máx. | 100% | definido pelo acessório | x2 de precisão intrínseca | |
| Harmônicos/inter-harmônicos de corrente | 100% | 0,1%/0,01 A | ≥ 3% Inom: ±2,5 % de rdg.4 <3 % Inom: ± 0.15% de Inom |
|
| THD na corrente | 100 % | 0,1 % | ± (2,5% + 0,5%) | |
| Frequência | 42,5 Hz … 69 Hz | 0,001 Hz | ±0,01 Hz | |
| Desequilíbrio de tensão | 100 % | 0,1 % | ±0,15% | |
| Desequilíbrio de corrente | 100 % | 0,1 % | ±0,15% | |
| Flicker Pinst, Pst, Plt | 0 até 20 | 0,01 | 5% | |
| Sinalização de Tensão da linha de alimentação | Até 3 kHz 0-15 % de Vnom |
0,1 V/0,1% | 1 a 3% Vnom: ±0,15 % de Vnom 3 a 15 % de Vnom: ± 5 % de leitura. |
|
| Entrada AUX | ±10 V | 0,1 mV | ± (0,2 % + 0,05 %) | |
| 1 Na faixa de 100 V–690 V; também conhecido como Udin. 2 0 °C a 45 °C: Precisão Intrínseca x2. Fora de 0 °C a 45 °C: Precisão Intrínseca x3 3 Somente para laboratórios de calibração 4 Com iFlex 1500A, I17XX-FLEX1500 24 |
||||
Potência/Energia
| Parâmetro | Entrada Direta1 | Alicate i40S-EL |
|---|---|---|
| Faixa de potência W, VA, var | Alicate: 50 mV/500 mV Rogowski: 15 mV/150 mV |
4 A/40 A |
| Alicate: 50 W/500 W Rogowski: 15 W/150 W |
4k W/40 kW | |
| Resolução máx. W, VA, var | 0,1 W | 1 W/10 W |
| Fase (Tensão à corrente)1 | ±0,2° | ±1° |
| Parâmetro | IFLEX 1500A, I17XX-FLEX1500 24 | IFLEX 3000A, I17XX-FLEX3000 | IFLEX 6000A, I17XX-FLEX6000 |
|---|---|---|---|
| Faixa de potência W, VA, var | 150 A/1500 A | 300 A/3000 A | 600 A/6.000 A |
| 150 kW/1,5 MW | 300 kW/3 MW | 600 kW/6 MW | |
| Resolução máx. W, VA, var | 0,1 kW/1kW | 1 kW/10 kW | 1 kW/10k W |
| Parâmetro | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
|---|---|---|---|---|
| Potência ativa P | PF ≥ 0,99 | 150 A/1500 A | 300 A/3000 A | 600/6000 A |
| 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | ||
| Energia ativa Ea | 0,1 ≤ PF < 0,99 | (1.2+√(1-PF2)/(2 PF)) % + 0,005 % | (1.2+√(1-PF2)/(2 PF)) % + 0,0075 % | (1.7+√(1-PF2)/(2 PF)) % + 0,0075 % |
| Potência aparente S Energia aparente Eap |
0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % |
| Potência reativa Q Energia reativa Er |
0 ≤ PF ≤ 1 | 2,5% de potência/energia aparente medida | ||
| Incerteza adicional (% da faixa alta de potência) |
VP-N > 250 V | 0,02 % | 0,02 % | 0,02 % |
| Fase (Tensão à corrente) | - | 0,28° | 0,28° | 0,28° |
1 Na faixa de 100 V–690 V; também conhecido como Udin. Condições de ReferênciaCondições ambientais: 23 °C ±5 °C, instrumento operando por pelo menos 30 minutos, sem campo elétrico/magnético externo, UR < 65 % Condições da entrada: Cos φ/PF=1, sinal sinusoidal f=50/60 Hz, fonte de alimentação 120 V/230 V ±10%. Especificações de potência e corrente: Tensão da entrada>100V Corrente de entrada > 10 % da faixa de corrente Condutor principal das sondas de corrente ou bobina de Rogowski em posição central Coeficiente de temperatura: Acrescente 0,1 x precisão especificada para cada grau °C acima de 28 °C ou abaixo de 18 °C |
||||
Especificações gerais
| Principais recursos | |
|---|---|
| Garantia | Analisador: 2 anos (bateria não inclusa) Acessórios: 1 ano (incluindo a bateria) |
| Ciclo de calibração | 2 anos |
| Tamanho (C X L X A) | 28,0 cm x 19,0 cm x 6,2 cm (11,0 pol. x 7,5 pol. x 2,4 pol.) |
| Peso | 2,1 kg (4,6 lb) |
| Proteção antirroubo | Slot para suporte à trava Kensington |
| Especificações ambientais | |
|---|---|
| Faixa de temperatura de funcionamento | -10 °C a 50 °C |
| Faixa de temperatura de armazenamento | -20 °C a 60 °C |
| Umidade de funcionamento | IEC 60721-3-3: 3K5, modificado: -10 °C a 30 °C: ≤ 95%, sem condensação ou gelo 35 °C: 70% 40 °C: 55 % 50 °C: 35 % |
| Especificação IP | IEC 60529: IP50 |
| Vibração | IEC 60721-3-3/3M2 |
| Fonte de alimentação | |
|---|---|
| Faixa de tensão | 100 V – 600 V -15% / +10% (85 V … 660 V) |
| Consumo de energia | Máx. 40 VA |
| Frequência de alimentação | 50/60 Hz (42,5 Hz … 69 Hz) |
| UPS | Bateria de íons de lítio BP1770 com faixa de temperatura estendida, substituível pelo cliente Duração da bateria: 1,5 hora |
| Segurança | |
|---|---|
| Geral | IEC 61010-1: Grau de Poluição 2 |
| Fonte de alimentação | Categoria de Sobretensão IV 600 V Com adaptador para tomada MA-C8: Categoria de Sobretensão II 300 V |
| Medição | IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V |
| Altitudes de 2000 m a 4000 m | Reduzir para: Fonte de alimentação: Categoria IV 300 V Com adaptador MA-C8: Categoria II 150 V Medição: CAT IV 300 V, CAT III 600 V, CAT II 1000 V |
