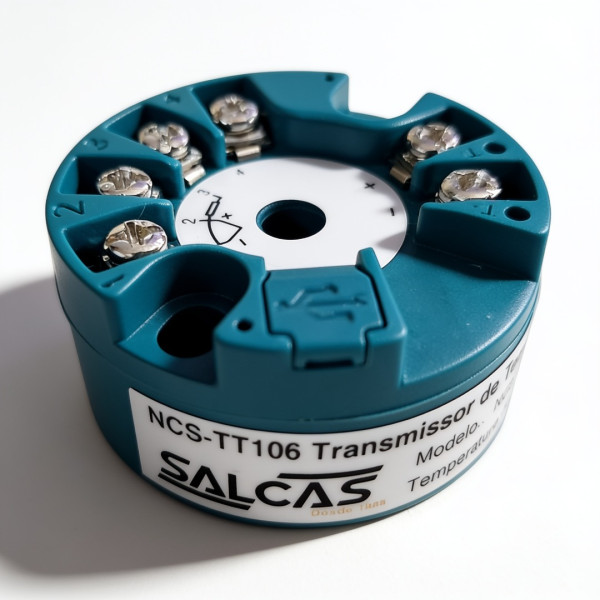

Transmissor de Temperatura Universal TT106

O transmissor de temperatura inteligente com isolação galvânica Salcas Tt106 é um dispositivo de classe mundial desenvolvido para otimizar os processos de monitoramento térmico no ambiente industrial. Projetado para montagem direta em cabeçote de sensores, este equipamento converte os sinais analógicos de sensores de temperatura em um sinal de corrente linearizado de 4 a 20 mA no sistema a dois fios (alimentado pelo próprio laço de corrente), garantindo imunidade contra ruídos elétricos em longas distâncias.

Por utilizar tecnologia microprocessada de ponta, o modelo Tt106 oferece versatilidade incomparável. Ele aceita uma ampla gama de sensores de entrada, incluindo Termoresistências (RTD), Termopares (TC), sensores NTC e sinais de milivoltagem (0 a 50 mV), eliminando a necessidade de estocar múltiplos modelos de transmissores para diferentes aplicações de campo.

Um dos grandes diferenciais do transmissor de temperatura Salcas Tt106 é a sua inovadora porta USB integrada. Essa interface dispensa o uso de calibradores complexos ou caixas de interface dedicadas, permitindo que o comissionamento, a configuração da faixa de medição e o ajuste fino de calibração em dois pontos da curva sejam realizados de maneira simplificada diretamente por um computador PC.

Especificações Técnicas Gerais

O hardware foi projetado sob rigorosos padrões internacionais de compatibilidade eletromagnética (IEC 61326-1), consolidando-se como uma solução altamente imune, segura e confiável para operação contínua sob severas condições industriais:

Tabela de Sensores Aceitos, Faixas de Medição e Precisão

Abaixo estão detalhados os limites operacionais de medição configuráveis, o escopo mínimo de calibração exigido para garantir a estabilidade do laço e a exatidão esperada para cada tipo de sensor acoplado:

Vantagens Técnicas e Operacionais

• Isolação Galvânica de 1500 Vrms: Protege os cartões de entrada analógica do CLP ou sistema supervisório contra transientes elétricos, loops de terra e interferências geradas no campo.
• Configuração Universal via USB: Permite alterar o tipo de sensor (ex: mudar de Pt100 para Termopar K) e redefinir a escala de temperatura (ex: 0 a 100 °C para 0 a 400 °C) em segundos através de um cabo comum conectado ao PC.
• Segurança Configurável contra Quebra de Sensor: Em caso de rompimento dos fios do sensor, o transmissor pode ser programado para forçar a saída de corrente para cima (21 mA) ou para baixo (3,8 mA), alertando imediatamente o sistema de controle sobre a falha técnica.
• Calibração Avançada em Campo: Possibilita realizar o ajuste fino diretamente no processo utilizando dois pontos de referência conhecidos, eliminando desvios acumulados ao longo do tempo.

Perguntas Frequentes Sobre Transmissores de Temperatura

1. O que é a isolação galvânica presente no modelo Tt106?

A isolação galvânica impede a circulação de correntes parasitas entre o circuito do sensor de temperatura e o laço de saída de 4 a 20 mA. Com uma rigidez dielétrica de 1500 Vrms, o Tt106 garante que ruídos elétricos de motores, inversores de frequência e chaves magnéticas não distorçam a medição e não danifiquem os módulos de controle (CLP/DCS).

2. É necessário usar uma interface dedicada para configurar este transmissor?

Não. Diferente de modelos antigos que exigiam interfaces caras e proprietárias, o transmissor Salcas Tt106 possui uma porta USB integrada. Ele pode ser conectado diretamente a qualquer computador PC desktop ou notebook através de um cabo convencional para configuração completa do sensor e calibração.

3. Posso usar o mesmo transmissor Tt106 para um sensor Pt100 e depois para um Termopar K?

Sim. O Tt106 é um transmissor universal programável. O mesmo hardware aceita os principais tipos de RTD (como Pt100) e os Termopares mais utilizados no mercado (J, K, T, E, N, R, S, B). Basta alterar a seleção do sensor de entrada através do software no computador e reconfigurar a faixa de trabalho.

4. O que significa um transmissor de temperatura ser "alimentado pelo laço"?

Significa que o dispositivo opera no sistema a dois fios, onde os mesmos condutores utilizados para transmitir o sinal analógico de 4 a 20 mA também fornecem a energia elétrica necessária para o funcionamento do circuito interno do transmissor (tensão de 12 a 40 VDC). Isso reduz consideravelmente o custo com cabos e infraestrutura na instalação.

5. Onde é feita a instalação física deste dispositivo?

O formato mecânico em pastilha do Tt106 foi desenhado especificamente para montagem interna em cabeçotes de proteção de termopares ou termoresistências (cabeçotes formato DIN tipo B). Sua instalação possui ângulo ilimitado, operando perfeitamente em qualquer posição com alta resistência contra vibrações de até 4g.
