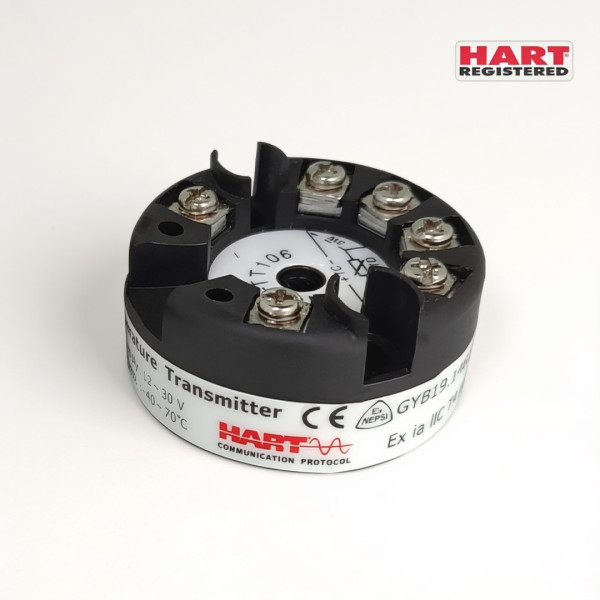

Transmissor de Temperatura HART TT106-H

O transmissor de temperatura inteligente NCS-TT106 é um dispositivo de campo de alta performance, projetado para atuar como elemento indispensável no controle e monitoramento de processos industriais complexos. Desenvolvido com tecnologia digital microprocessada de última geração, este transmissor se destaca por sua flexibilidade multiprotocolo, oferecendo suporte nativo para as redes de comunicação mais consolidadas do mercado: HART, Foundation Fieldbus (FF) e Profibus PA.

A arquitetura avançada do modelo NCS-TT106 permite sua conexão direta a uma ampla variedade de sensores industriais, aceitando múltiplos tipos de termopares e termoresistências. Ao centralizar e digitalizar os sinais analógicos dos sensores diretamente no ponto de medição, o dispositivo reduz drasticamente a necessidade de cabeamento longo e especializado (como cabos de compensação), diminuindo de forma significativa os custos de projeto com instalação, operação e manutenção preditiva em plantas fabris.

Desenvolvido para operar sob condições operacionais rigorosas, o transmissor de temperatura inteligente NCS-TT106 distribuído pela Salcas conta com blocos de funções internos abundantes. Isso permite que o equipamento vá muito além da medição geral de temperatura, sendo capaz de executar estratégias locais de controle distribuído diretamente no campo, otimizando o tempo de resposta da malha de automação e aliviando o processamento do CLP central.

Destaques de Engenharia e Performance

• Compatibilidade de Conectividade: Integração nativa e estável com os protocolos industriais HART, Foundation Fieldbus (FF) e Profibus PA.
• Suporte Multi-Sensor Avançado: Capacidade de processamento de sinal para 4 tipos de Termoresistências (RTD) e 8 tipos de Termopares (TC).
• Esquema de Ligação Versátil: Entrada para termoresistências configurável com conexões a 2, 3 ou 4 fios, garantindo compensação exata da resistência dos condutores de cobre.
• Compensação de Junta Fria Cirúrgica: Estabilidade térmica excepcional com exatidão de compensação para sinais de tensão de até ±0,15 °C.
• Metrologia de Alta Precisão: Exatidão de classe superior (melhor que grau 0,1) combinada com um desvio térmico ultrabaixo inferior a ±50ppm/°C.
• Mercados de Atuação Cobertos: Solução robusta amplamente empregada nas indústrias química, petroquímica, de geração de energia, metalúrgica e siderúrgica.

Especificações Metrológicas: Termoresistências (RTD) e Sinais Ôhmicos

Os dados abaixo descrevem os limites recomendados de calibração e a exatidão analítica do circuito de entrada do transmissor operando a uma temperatura ambiente de referência de 25 °C:

Especificações Metrológicas: Termopares (TC) e Sinais de Milivoltagem

Limites operacionais recomendados e tolerâncias analíticas para as principais ligas de termopares e medições diretas de tensão linear:

Vantagens Técnicas e Operacionais da Série NCS

• Digitalização de Sinal Imune a Ruídos: Converte o sinal analógico frágil dos sensores de temperatura em dados puramente digitais diretamente no ponto de medição, eliminando interferências causadas por cabos longos ou motores elétricos.
• Estratégia de Controle Distribuído: Permite realizar cálculos e malhas de intertravamento complexas diretamente no dispositivo de campo, garantindo maior redundância e segurança para o processo industrial.
• Redução Drástica de Custos (CAPEX/OPEX): A interconexão de múltiplos transmissores através de um único barramento digital simplifica o projeto de instrumentação, minimiza o tamanho das calhas e acelera o tempo de comissionamento.

Perguntas Frequentes Sobre o Transmissor Multiprotocolo NCS-TT106

1. O que significa o transmissor de temperatura ser multiprotocolo?

Significa que a linha inteligente NCS-TT106 possui versões de hardware dedicadas para operar sob os três principais barramentos de automação industrial: HART, Foundation Fieldbus (FF) e Profibus PA. Isso garante que o mesmo nível de exatidão metrológica possa ser integrado à rede digital existente na sua planta, independente do protocolo padrão adotado.

2. Por que a ligação a 4 fios na termoresistência Pt100 é recomendada?

A ligação a 4 fios fornece o grau máximo de exatidão em medições de laboratório e processos críticos. Ao utilizar dois condutores para alimentar o sensor com corrente constante e outros dois condutores exclusivos para medir a queda de tensão, o circuito do NCS-TT106 neutraliza 100% da resistência ôhmica dos fios de conexão, anulando desvios térmicos induzidos pela distância.

3. Qual é a importância do desvio de baixa temperatura (≤ ±50ppm/°C) neste equipamento?

O coeficiente de temperatura mede o quanto a precisão interna do próprio circuito do transmissor oscila quando o ambiente ao seu redor esquenta ou esfria. Um desvio de apenas ±50ppm/°C garante que, mesmo instalado em locais expostos a variações climáticas extremas ou próximo a fornos e caldeiras, o NCS-TT106 continuará entregando medições exatas e estáveis.

4. Como os arquivos de integração (GSD, DD, DTM) são fornecidos para este dispositivo de campo?

A integração em sistemas supervisórios e sistemas de controle de processos de grandes marcas (como Siemens, Rockwell, ABB e Schneider) é facilitada pela disponibilização dos pacotes de descrição de dispositivo correspondentes a cada barramento. Ao adquirir com a Salcas, você recebe o suporte de engenharia necessário para o correto mapeamento dos blocos de funções.

5. Onde encontrar o transmissor inteligente NCS-TT106 original com garantia nacional?

A compra de equipamentos críticos de instrumentação e automação em rede deve ser realizada junto a fornecedores especializados. A Salcas distribui e comercializa o transmissor de temperatura digital NCS-TT106 no mercado brasileiro, oferecendo total conformidade fiscal, amplo suporte técnico e integração direta com conjuntos de sensores de fabricação própria.
