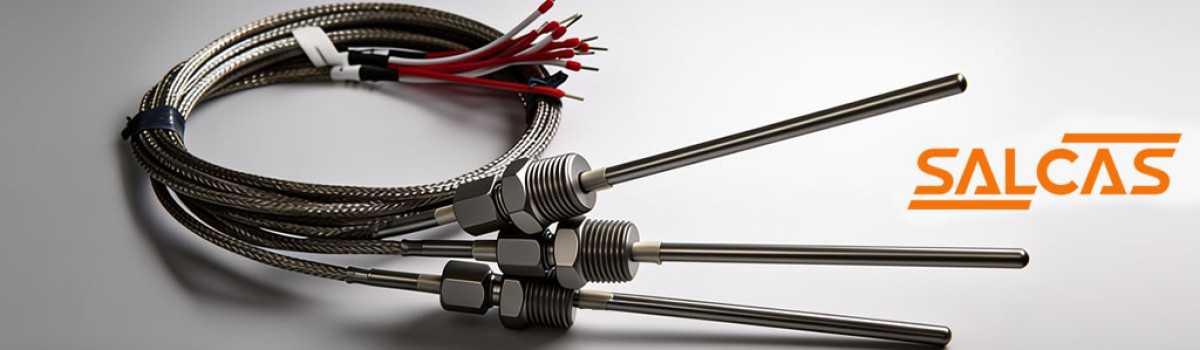

Tabelas Termoresistências PT100: Guia Completo de Conversão Temperatura x Resistência

Se você trabalha com instrumentação industrial, provavelmente já se deparou com a necessidade de consultar uma tabela de termoresistência PT100 — seja para calibrar um equipamento, configurar um transmissor ou validar uma leitura de temperatura. E, convenhamos, entender esses valores com clareza faz toda a diferença no dia a dia.

A tabela de termoresistência PT100 é, basicamente, o "dicionário" que traduz resistência elétrica em temperatura. Cada valor de ohm corresponde a uma temperatura específica, e dominar essa relação é fundamental para garantir medições precisas em processos industriais.

Neste artigo, vamos explicar tudo o que você precisa saber sobre as tabelas termoresistências PT100: como funcionam, como utilizá-las corretamente, quais são as classes de precisão e como a norma IEC 60751 define os parâmetros para essas medições. Vamos nessa?

O Que É uma Termoresistência PT100?

Antes de mergulharmos nas tabelas, é importante entender o que é uma PT100. O nome vem de duas características fundamentais:

• PT — indica que o sensor é feito de platina (do latim Platinum), um metal com alta estabilidade e precisão
• 100 — significa que a resistência nominal é de 100 ohms a 0°C

Ou seja, quando você mede 100Ω em uma PT100, sabe que a temperatura está exatamente em 0°C. Conforme a temperatura sobe, a resistência aumenta de forma proporcional e previsível — e é exatamente essa relação que as tabelas de termoresistência PT100 mapeiam.

A platina foi escolhida como material de referência por apresentar uma curva de resistência x temperatura altamente linear, reprodutível e estável ao longo do tempo. Isso torna a PT100 uma das opções mais confiáveis para medição de temperatura industrial.

Como Funciona a Tabela de Termoresistência PT100

A tabela de termoresistência PT100 é uma referência que associa cada valor de resistência elétrica (em ohms) a uma temperatura correspondente (em graus Celsius). Essa relação segue uma curva definida matematicamente e padronizada internacionalmente.

A Curva de Callendar-Van Dusen

A relação entre resistência e temperatura em uma PT100 é descrita pela equação de Callendar-Van Dusen, que considera diferentes faixas de temperatura:

Para temperaturas de 0°C a 850°C:

A curva segue uma relação quadrática, onde a resistência aumenta de forma previsível conforme a temperatura sobe.

Para temperaturas de -200°C a 0°C:

A equação inclui termos adicionais para compensar o comportamento não linear em temperaturas negativas.

Na prática, você não precisa decorar essas fórmulas. As tabelas já trazem os valores calculados para cada grau Celsius (ou em intervalos de 10°C), facilitando a consulta rápida em campo.

A Norma IEC 60751 e as Classes de Precisão

As tabelas de termoresistência PT100 seguem a norma internacional IEC 60751, que define os requisitos para termorresistências de platina para medição industrial de temperatura. Essa norma estabelece as tolerâncias permitidas e as classes de precisão dos sensores.

Classes de Precisão Definidas pela IEC 60751

A norma IEC 60751 define diferentes classes de precisão para as PT100. Cada classe determina a tolerância máxima de erro em determinadas faixas de temperatura:

Classe B

• Tolerância de ±0,3°C a 0°C
• Tolerância de ±1,2°C a 500°C
• É a classe mais comum e econômica, adequada para a maioria das aplicações industriais

Classe A

• Tolerância de ±0,15°C a 0°C
• Tolerância de ±0,65°C a 500°C
• Oferece maior precisão, indicada para processos que exigem controle mais rigoroso

Classe 1/3 DIN (ou Classe AA)

• Tolerância de ±0,1°C a 0°C
• Tolerância de ±0,4°C a 500°C
• Máxima precisão, utilizada em aplicações críticas como farmacêutica, alimentícia e laboratórios

Classe 1/10 DIN

• Tolerância ainda mais restrita
• Utilizada em calibrações de referência e aplicações de altíssima precisão

Ao consultar uma tabela de termoresistência PT100, é essencial verificar qual classe de precisão o seu sensor se enquadra. Isso determina a margem de erro aceitável na sua medição.

Como Ler uma Tabela de Termoresistência PT100

Ler uma tabela de termoresistência PT100 é mais simples do que parece. A estrutura básica funciona assim:

Passo 1: Identifique a temperatura desejada na coluna da esquerda (geralmente organizada em intervalos de 10°C ou 50°C)

Passo 2: Localize a coluna correspondente aos graus complementares (0 a 9°C)

Passo 3: O valor encontrado na interseção é a resistência em ohms para aquela temperatura

Exemplo Prático

Se você precisa saber a resistência de uma PT100 a 150°C:

• Localize a linha "100" na coluna principal
• Mova-se até a coluna "50"
• O valor encontrado será aproximadamente 157,33Ω

Esse é o valor esperado de resistência para uma PT100 operando a 150°C, conforme a curva definida pela norma IEC 60751.

Principais Aplicações das Tabelas PT100 na Indústria

As tabelas de termoresistência PT100 são utilizadas em diversas situações do dia a dia industrial. Confira as mais comuns:

Calibração de Instrumentos

Técnicos de manutenção utilizam as tabelas para verificar se um transmissor de temperatura está lendo corretamente. Ao medir a resistência do sensor e comparar com o valor da tabela, é possível identificar desvios e realizar ajustes.

Configuração de Transmissores e Indicadores

Ao instalar um novo transmissor ou indicador de temperatura, é necessário configurar o equipamento para interpretar corretamente a relação resistência x temperatura. As tabelas PT100 servem como referência para essa parametrização.

Diagnóstico de Falhas

Se um sistema de controle apresenta leituras inconsistentes, consultar a tabela ajuda a identificar se o problema está no sensor, no cabo ou no instrumento. Uma resistência fora do valor esperado indica falha no elemento sensor.

Projetos de Automação

Engenheiros de automação utilizam as tabelas para dimensionar circuitos de medição, definir faixas de trabalho e especificar sensores compatíveis com os requisitos do processo.

Dicas Práticas para Uso Correto das Tabelas

Para aproveitar ao máximo as tabelas de termoresistência PT100, siga estas recomendações:

Sempre considere o tipo de conexão: Sensores de 2, 3 ou 4 fios apresentam comportamentos diferentes em relação à compensação de resistência dos cabos. Isso pode afetar a leitura final.

Verifique a classe de precisão do sensor: Como vimos, diferentes classes possuem tolerâncias distintas. Certifique-se de que a tabela utilizada corresponde à classe do seu sensor.

Atenção à temperatura de operação: PT100s padrão operam de -200°C a +850°C. Para faixas específicas, consulte as tabelas adequadas.

Considere o autorreaquecimento: A corrente elétrica que percorre o sensor pode gerar calor e alterar a leitura. Verifique as especificações do fabricante sobre a corrente máxima recomendada.

Perguntas Frequentes sobre Tabelas de Termoresistência PT100

Qual é a resistência da PT100 a 25°C?

A resistência de uma PT100 a 25°C é de aproximadamente 109,73Ω, conforme definido pela norma IEC 60751. Esse valor serve como referência para verificações rápidas em campo.

Qual a diferença entre PT100 e PT1000?

A PT1000 possui resistência nominal de 1000Ω a 0°C, enquanto a PT100 possui 100Ω. A PT1000 é mais sensível a variações de temperatura e é indicada para aplicações onde a resistência dos cabos pode interferir significativamente na medição.

Posso usar uma tabela genérica para qualquer PT100?

Sim, desde que o sensor siga a norma IEC 60751. As tabelas padrão são universais para PT100 fabricadas conforme essa norma. No entanto, sensores com curvas especiais (como as japonesas JIS) podem apresentar valores ligeiramente diferentes.

Qual a faixa de temperatura de uma PT100?

Uma PT100 padrão, conforme a IEC 60751, opera na faixa de -200°C a +850°C. Para aplicações acima de 850°C, recomenda-se o uso de termopares.

Como saber se minha PT100 está com defeito?

Meça a resistência do sensor com um multímetro e compare com o valor da tabela para a temperatura ambiente. Se o valor estiver fora da tolerância da classe (A, B ou 1/3 DIN), o sensor pode estar com defeito. Também verifique se não há curto-circuito ou circuito aberto no elemento sensor.

O que é a norma IEC 60751?

A IEC 60751 é a norma internacional que define os requisitos para termorresistências de platina para medição industrial de temperatura. Ela estabelece as curvas de resistência x temperatura, as classes de precisão e as tolerâncias permitidas para PT100 e PT1000.

Tabelas Termoresistências PT100: Sua Referência na Medição Industrial

Dominar as tabelas de termoresistência PT100 é essencial para qualquer profissional que trabalha com medição e controle de temperatura na indústria. Seja para calibrar instrumentos, configurar transmissores ou diagnosticar falhas, ter essas informações na ponta do dedo garante precisão e eficiência nos processos.

Lembre-se: a norma IEC 60751 é sua referência principal. Ela define as curvas, as classes de precisão e as tolerâncias que garantem a confiabilidade das suas medições.

Na Salcas, você encontra termoresistências PT100 de alta qualidade, fabricadas conforme as normas internacionais e prontas para atender às demandas mais exigentes da indústria. Nossa equipe técnica está preparada para ajudar você a escolher o sensor ideal para sua aplicação.

Precisa de orientação técnica ou quer conhecer nossos produtos? Entre em contato com a Salcas e conte com quem entende de instrumentação industrial.
